Paso 7: Colocar Panel de Control

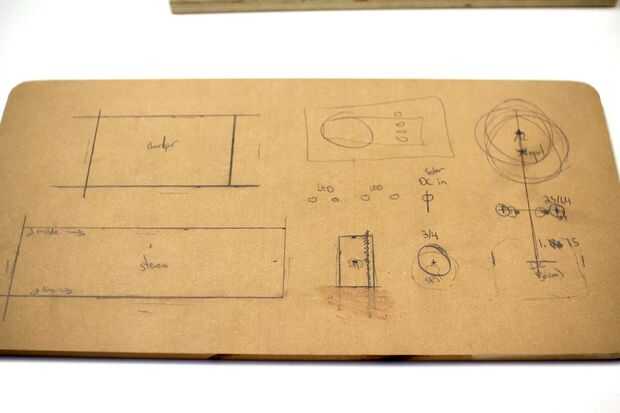

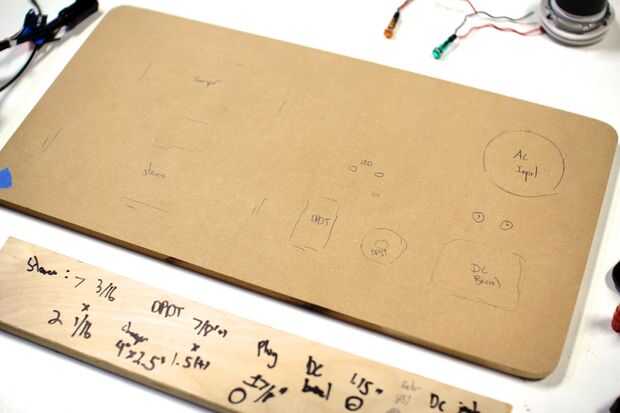

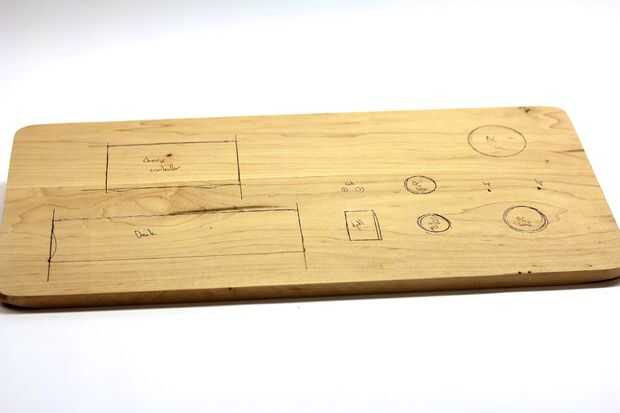

Sólo para estar seguro, he fabricado un segundo cuadro de MDF y había probado mi diseño en ella primero antes de taladrar en el arce.

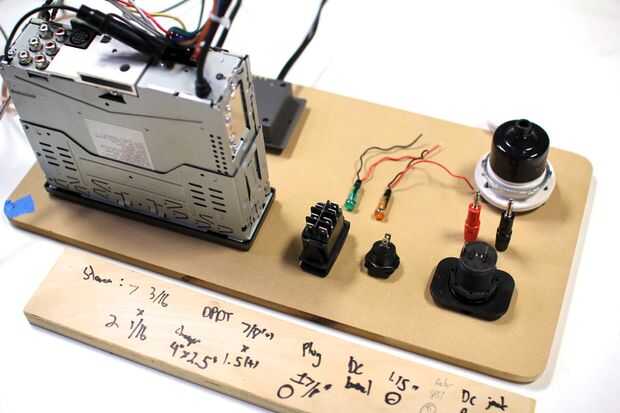

El panel de control llevará a cabo el:
- Equipo de música (toca la música)
- Controlador de carga solar (se cerciora que el panel solar no cargar demasiado la batería)
- Interruptor de fuente de alimentación DPDT (cambia entre los modos de alimentación de CA y CC)
- Controlador de carga corte interruptor (desconecta el controlador de carga solar de la batería cuando la unidad está almacenada - controlador de carga extrae una pequeña cantidad de batería cuando está conectado incluso cuando no están activos)
- Enchufe de 12V mechero marino (permite conectar accesorios mechero de barril en unidad)
- Los enchufes tipo banana jack potencia (permite el acceso a fuente de alimentación de 12V para nada con un alambre)
- 120V RV corriente entrada (enchufe resistente al agua que permite ser cargada cuando en casa)
- AC carga luces indicadoras (muestra estado de carga de inicio de carga)
- Panel solar de carga (permite desplegable en el panel solar para ser enchufado en la unidad)
