Paso 15: Cableado (panel)
La batería alimenta el estéreo, conecte el cable amarillo 12V constante al terminal positivo de la batería. Esto mantiene la memoria de la estación y se desconecta reloj incluso cuando todo lo demás.
El interruptor DPDT controla la unidad entre los modos AC y DC. Mientras que en modo de la C.C., el estéreo es alimentado por la batería y el regulador de carga solar está conectado a la batería por lo que puede cargar todo si está conectado el panel solar.
En modo de CA, la batería es cargada por el cargador de batería de pared ladrillo SLA 12V y 12V AC a DC energía fuentes de alimentación el estéreo directamente. Esto compromete los indicadores en el panel de control que fueron ampliados, así la luz adicional en el DPDT cambie para que el usuario sepa que la unidad está en modo"AC". No hay luz para el modo DC, porque, ¿para qué perder el poder?
Funcionamiento (+) y un interruptor DPDT cables de alimentación a través de ella mantiene las dos patas del sistema - el estéreo y los cargadores, separados.
Con esto en mente, conecte el controlador de carga para las barras de corriente el cable de carga positivo a través del conmutador DPDT. Conectar el stereo a las barras de corriente el cable positivo a través del conmutador DPDT.
Conecte el cargador de baterías de 12V a los terminales de batería ejecuta el cable positivo a través del conmutador DPDT.
Conecte la fuente de alimentación de 12V en el stereo funcionando el cable positivo a través del conmutador DPDT.

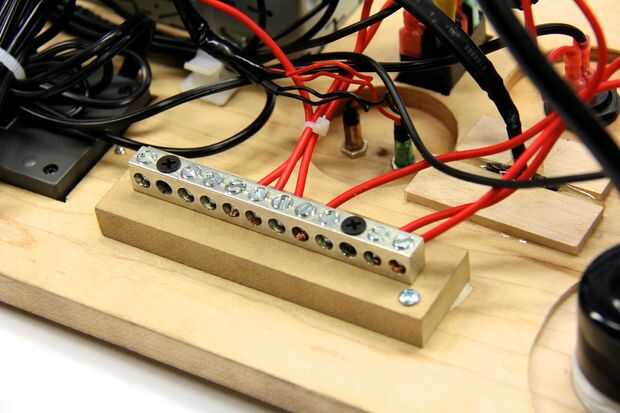

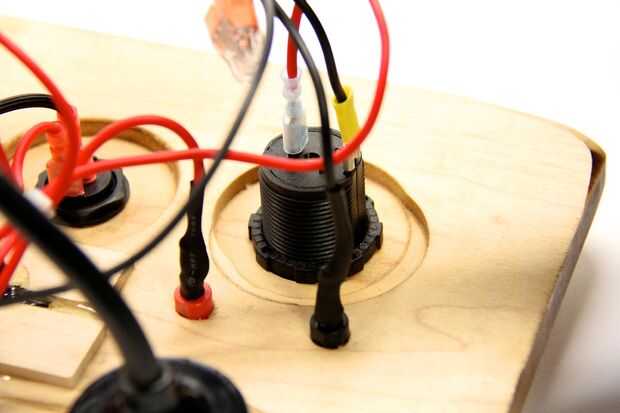

Conecte los terminales de alimentación auxiliar banana jack a las barras de distribución, así como el encendedor de cigarrillos.
Conectar la salida de RV para el cable de extensión si has hecho esto en el paso 10.
Conecte los cables que se extendieron desde el cargador de batería 12V hackeado ladrillo estilo a un LED de 12V naranja y verde que son montados en el panel para indicar el estado de carga.
Conecte los cables de altavoz desde el estéreo a los altavoces.
Conecte el altavoz de agudos a las conexiones en el rango medio altavoz.

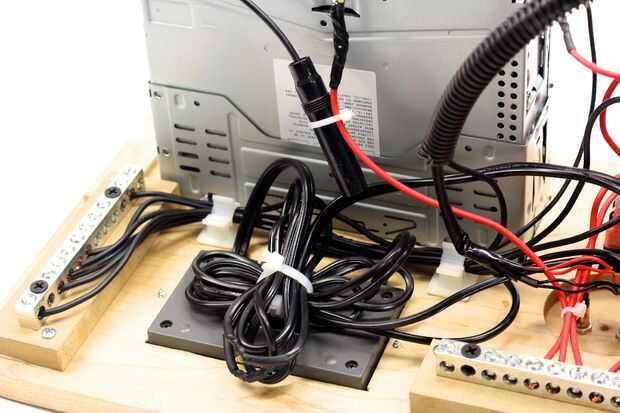

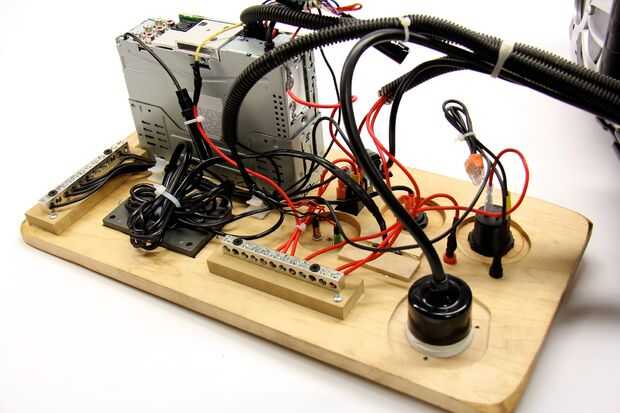

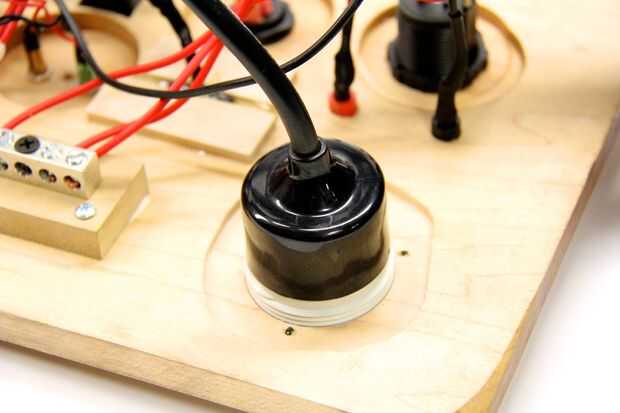

Conexiones de la soldadura en su caso. Espada de uso tapones en interruptores y contactos altavoz. Utilice cinta eléctrica o del encogimiento del calor-tubos (mejor) en todas las conexiones expuestas. Usé algunos simples tres vías conectores para extender o rama de los cables en áreas demasiado lejos de la barra, donde no quería correr otra alambre la parte posterior (se muestra en los enchufes de barril de encendedor de cigarrillos en las fotos de abajo).
