Paso 4: Soldar los cables (módulo LCD de impulso para las pilas)
Esto fue por mucho la parte más difícil del proyecto. Esta parte solo me tomó más de una hora. Hay una razón por qué la batería de su teléfono móvil no debe exponer al calor superior a la normal. La batería Nokia BL - 5C tiene pequeños pedacitos de plástico negro suave entre el positivo y el negativo. La cantidad de calor para fundir esta pieza de plástico es cierto menos que la soldadura. Terminé derritiendo el plástico superior antes de mi estaño fundido incluso. Que terminé tener que repetir esto muchas veces debido al plástico derretido, actuando como un aislante.
Empezar con:

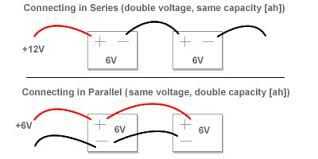

- Suponiendo que tienes múltiples batería, soldar los cables de positivo de la batería en un paralelo. (Mismo 3.7V capacidad doble/triple /...)
- Lo mismo para su negativa conduce, les de la soldadura en un paralelo.
- Suelde el cable rojo (positivo) del módulo LCD impulso al extremo positivo de la batería.
- Suelde el cable negro (negativo) del módulo LCD impulso al extremo negativo de la batería.

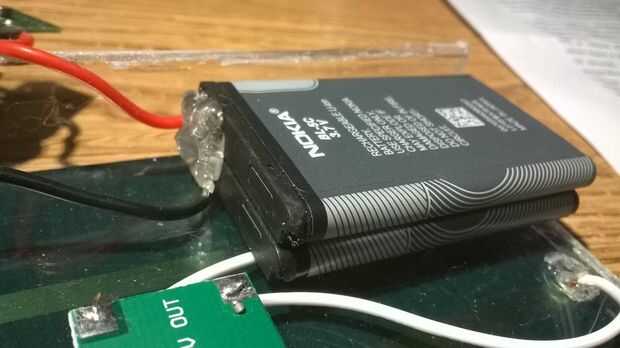

- Pegamento caliente la conexión donde los cables salen de la batería (como cuadro demostrado) esto es para evitar un corto entre en contacto con el cableado.
- Pegamento caliente la batería a su alojamiento para asegurarse de que no vaya a ningún lugar.

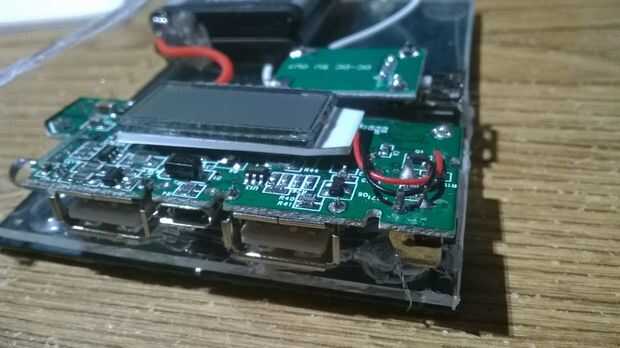

- Pegamento caliente el módulo LCD de impulso a la parte superior de la caja, asegúrese de que la pantalla quede hacia afuera por lo que se puede ver.
CONSEJOS:
- Evitar el uso de batería de teléfono móvil viejo si pudiera. Puede ser barato y rentable, pero es una molestia atender. Te recomiendo utiliza baterías de litio 18560 y comprar una vivienda hecha de antemano para él.
- Recuerde que debe mantener el botón negro en el módulo LCD de impulso en una cómoda fácil de llegar a punto, como es necesario para muchas de sus funciones.
Ahora usted está terminado con la parte de paquete de batería recargable del proyecto 2 en 1.
