Sobres diurna (2 / 7 paso)

Paso 2: diseño

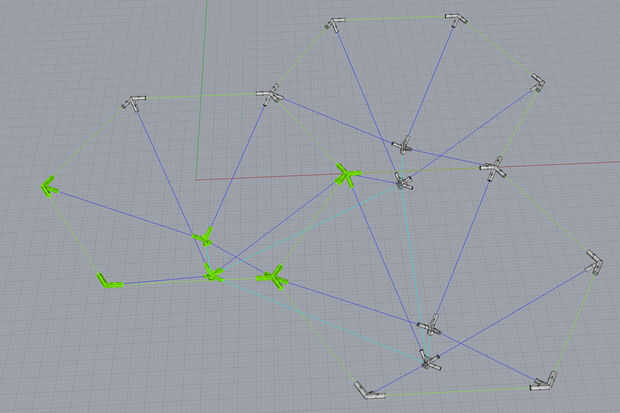

Mientras que el concepto general de diseño ya fue realizado en gran parte, todavía necesitaba modelar las 'células' planeé en prototipos muy exactamente por lo que pude construir desde el modelo. Una vez que fue colocada una configuración y dimensionamiento general, pude usar mis definiciones paramétricas para generar la mayoría de los nodos. Algunos de los nodos estaban especializados (como las piezas de la bisagra integral impreso) y así los modelado individualmente. 'Pétalos' fueron simplificados de un esquema anterior, donde tuve los enclavamiento/anidamiento para hacer más viable este primer prototipo. El patrón de los pétalos es un patrón de frita hipotética que podría ajustarse según sea necesario para proporcionar un gradiente de sombra si lo desea. Esto se hizo de forma paramétrica y creé 3 patrones de prueba - uno para cada 'celda'. Ya que yo no estaba usando cilindros de abertura de ventilación automática real (en este punto que sólo quería poner a prueba el diseño y la mecánica) que necesitaba diseñar un stand en - así que fui con un tubo simple y central '' vástago deslizante a través de un tornillo de pulgar para detener en cualquier punto a lo largo de su recorrido. Una vez que tuve todos estos aspectos diseñados en 3D era el momento de fabricar los componentes individuales!
