SmartMesh - Arduino y Android controlado neumático fachada (4 / 9 paso)

Paso 4: Conexión de los componentes electrónicos

Cableado:

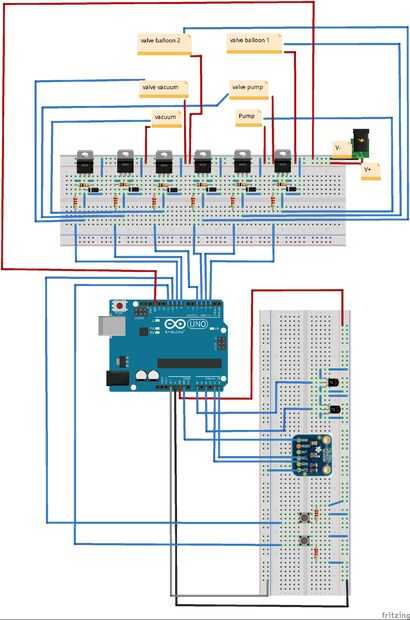

Ver la segunda foto (con el Arduino en él) que muestra el cableado entero y cómo los componentes electrónicos tienen que conectarse a Arduino. La parte superior del dibujo (el que está con los MOSFETs en la protoboard) es exactamente lo mismo (lógicamente) que el tablero del PWB que acabamos de crear en el último paso. Sin embargo, puesto que no todo el mundo tiene experiencia en circuitos electrónicos he añadido otra vez el cuadro de la Junta desde el último paso. Los comentarios de explican exactamente donde tienes que conectar que cable.

Nota: En los cuadros no puede ver el escudo de Bluetooth. Simplemente enchufe en la parte superior el Arduino y utilice el exacto mismo pasadores pero desde la parte superior del escudo de Bluetooth en vez de los Arduinos pins. Están etiquetados exactamente lo mismo así que no debe ser ningún problema. También utilice exactamente el mismo pasadores como experimentamos problemas usando otros pines, PIN ejemplo D6 y D7 tiene que ser libre para el escudo de BT para que funcione correctamente.

Preparar la fuente de alimentación de 12V:

Básicamente puede toma un viejo ordenador conector alimentación y corta el extremo que entra en la PC. Entonces terminas por tener tres cables diferentes porta-bolsas (generalmente azul, amarillo/verde, marrón). Ahora tienes que ponerlos en los conectores de la derecha en la fuente de alimentación. Asegúrese de no conectar el cable de alimentación a la toma de corriente 230V todavía! Esto es una gran cantidad de electricidad y puede causar grave peligro!!! En nuestro caso y yo creo que es por norma (pero si no está seguro de ver lo primero) el cable de brwon entra la "L" etiquetado como conector de la fuente, el azul en "N" y el verde/amarillo uno en el símbolo de inveresed "T" que significa tierra.

Nota: antes de conectar el otro extremo del cable en la toma de corriente, asegúrese de haber conectado todos los cables correctamente! Es recomendable poner el poder después de todo el proyecto se ha acabado, porque tendremos que estar en contacto con todos los cables y electrónica en las partes próximas del proyecto! Instalación de esto es bajo su propio riesgo y puede ser muy peligroso pero normalmente debe pasar nada si hiciste los pasos anteriores correctamente.

Después de eso, queremos crear una conexión entre la alimentación y el Arduino en potencia sin un PC. Para ello utilice el conector de DC y uno de los extremos de él poner en V + y V-de la fuente. Finalmente poner el enchufe de CC en el conector de energía DC de Arduino.
