Paso 3: Construcción y soldadura de la placa de circuito impreso (PCB)
Construcción:
- una pequeña introducción:
Esto fue un poco complejo lo primero que teníamos que hacer porque nunca habíamos hecho algo como eso antes y pocos a ninguna experimentan con circuitos eléctricos y el material electrónico :)

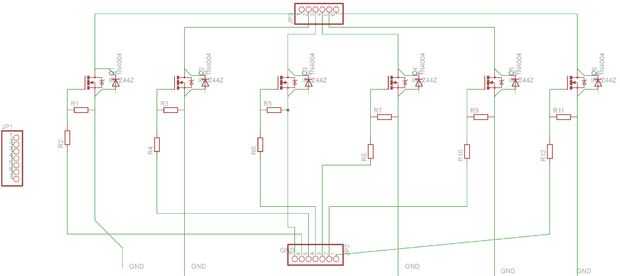

Después de averiguar cómo todo tuvo que ser conectada, empezamos a crear una versión temprana de un águila shematic. Para quien no sepa, el águila es un software libre que vamos a crear shematics de circuitos electrónicos para luego ser impreso en un tablero. Después de una serie de mejoras la siguientes shematic del águila fue creado (tal vez no es el más elegante shematic puedes encontrarte pero hey, funciona :) A continuación puede descargar el archivo de eagle para la creación de la misma Junta exacta.
- una pocas palabras a las lógicas del circuito:
Hay básicamente 6 MOSFETs en paralelo que cada uno colocado como por ejemplo en este gran tutorial http://bildr.org/2012/03/rfp30n06le-arduino/http://bildr.org/2012/03/rfp30n06le-arduino/ con la excepción que colocamos los diodos en paralelo pero no a las bombas o válvulas de dren y fuente de los MOSFETs, que también trabaja. También hemos añadido a cada uno de los MOSFET una resistencia de 220 Ohm entre la puerta y pines digitales del Arduino, para no dejar alto voltaje dañe el Arduino. Para más detalles y razones de por qué hay que ser diodos en cada MOSFET así como lo que es un MOSFET, sugiero leer algunos tutoriales. Lo anterior mencionado es un buen punto de partida y debe ser suficiente para nuestros propósitos.

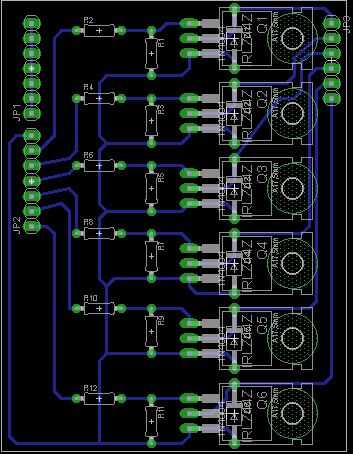

Ahora vino la parte que no se puede rehacer para todos (de hecho sólo para una pequeña parte de la gente). Tenemos la ventaja de nuestra Universidad de tener una máquina de fresado de PCB que hace la molienda y la creación de la Junta dada automáticamente una vez el archivo de eagle de la Junta. Si usted está interesado en cómo funciona puede ver el vídeo adjunto, donde filmó la máquina de corte de nuestro Consejo :)
¿Por qué molestarse incluso con crear un PCB tal usted podría preguntarse? Bueno, en primer lugar, la placa que viene con nuestro StarterKit no permite actual sobre 1A. Puesto que nuestras bombas y válvulas son paralelamente las cantidades actuales usadas para arriba así que hemos tenido más de 1A definitivamente de la corriente que fluye y por lo tanto es conveniente utilizar una placa extra para este proyecto. También que no queremos a varias partes como MOSFETs etc. que fluye alrededor sólo conectado por cables.
De soldadura:

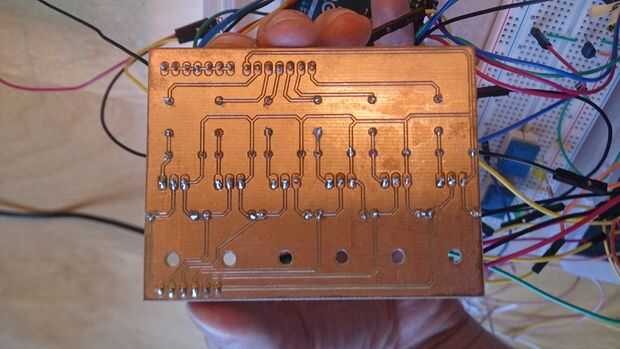

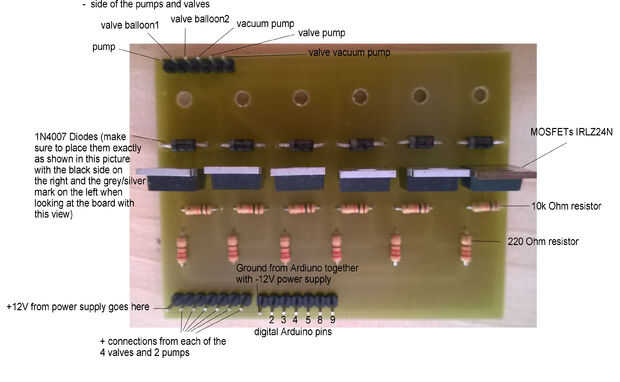

Asumimos para este paso, que sabes de la soldadura (si no le sugerimos al primer reloj algunos tutoriales para aprenderlo) y dar a que usted una explicación sobre lo que tiene que soldar a que pin en el tablero. Usted tiene que soldar 2 x 7 conectores (en la foto más arriba), 1 x 7 conectores (en la foto abajo). También tienes que soldar todos los componentes (resistencias, MOSFETs, diodos) exactamente como en la imagen con las notaciones y entonces debe ser terminado con la Junta. La otra imagen muestra el otro lado de la Junta.
