Paso 5: Montar escudo SmartMatrix
Escudo SD SmartMatrix
Empezaremos con un escudo de SD SmartMatrix montado. Refiérase a las instrucciones aquí a montar el escudo.
Añadir el conector 1 x 3 a la izquierda para acceder a la A14, señales de 3V3 y GND. Romper la cabecera de ángulo recto de 1 x 5 incluida con el kit en la mitad. La soldadura de la pieza de 3 pines en la parte superior izquierda del tablero.
Conecte el blindaje de SmartMatrix SD al Panel

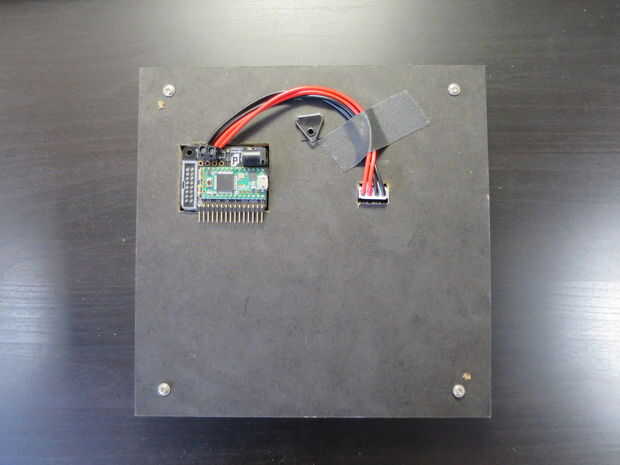

Empuje el protector de SmartMatrix en conector de entrada de datos del grupo a través del orificio rectangular. Conecte el cable de alimentación. Puede que desee cinta abajo el cable de alimentación para mantenerlo fuera del camino.
(Cuadro es el original escudo de SmartMatrix - esto se actualizará más tarde con nuevas fotos)
Prueba de soldadura
Puede que pase a la etapa de "Programación Aurora bosquejo" y programa Teensy para asegurarse de que puede mostrar gráficos en el panel antes de continuar, ya que es más fácil de solucionar ya que más adelante. Puede programar el bosquejo de Aurora y asegúrese de que ver gráficos y texto desplazable antes de continuar. Si no muestran algunas filas o si algunos colores no se muestra, debe vuelva a verificar todas las uniones de soldadura.
Añadir a marco
Con cuidado deje caer el panel del LED conectado al MDF en el divisor. Cerca de las pestañas para mantener todo junto.
