Paso 3: Inicial cableado de alto voltaje

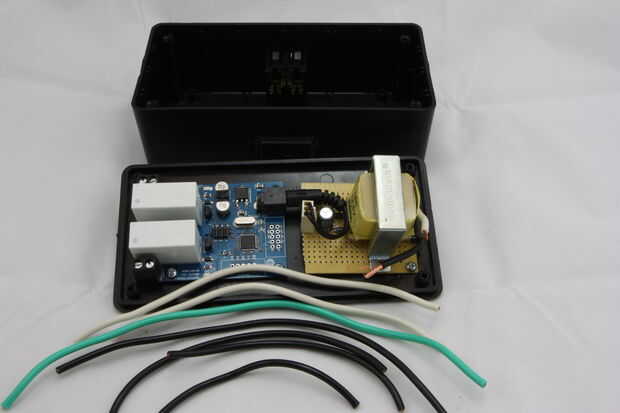

1) Pre corte nuestros cables de puente (que se muestra en la primera imagen.

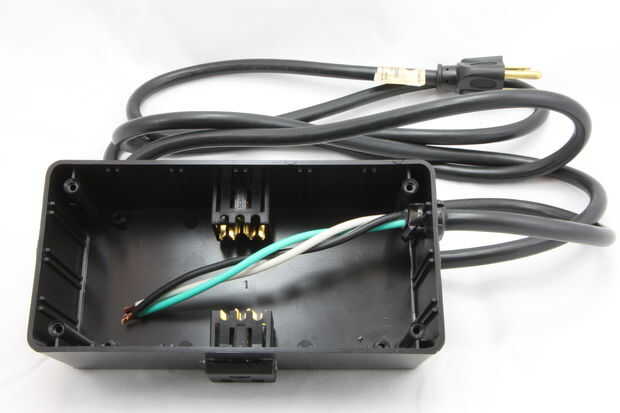

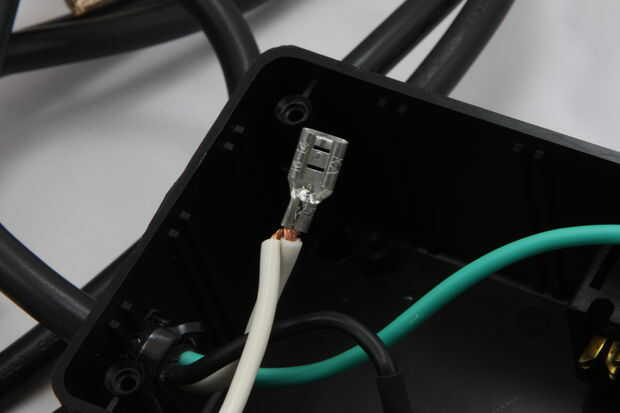

2) recortar nuestras entradas de cable de alimentación y coloque un conector a la In(HOT) de carga y alimentación en el interruptor.

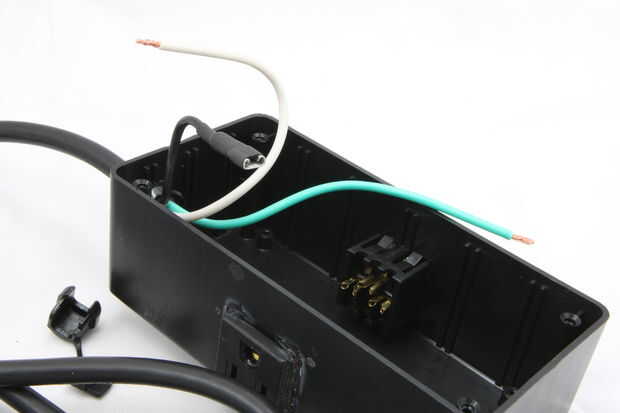

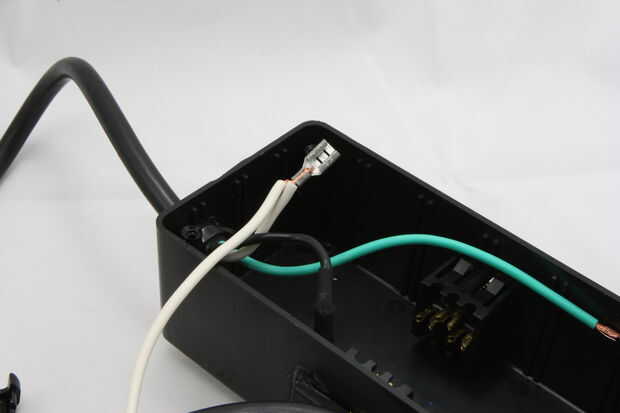

3) cortar el neutro del cable de alimentación para ajuste en el interruptor (como el agua caliente) y luego colocar un conector en el neutro y una línea de alimentación de tomas de corriente y el transformador.
4) Coloque un conector a tierra y una sola línea para la otra toma de alimentación, éstos se van directamente a las tomas.

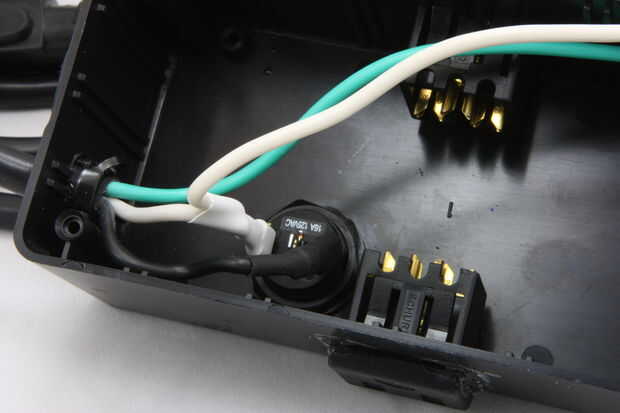

Ahora es un buen momento para pre de alambre el extremo inferior también, esto no requiere mucho más entonces atar la input(HOT) de relés para el transformador caliente y haciendo a un puente corto que se enchufa en la salida del interruptor de potencia. Entonces podemos simplemente ligamos el togther de neutro en el siguiente paso correcto antes de hacer el cableado final.

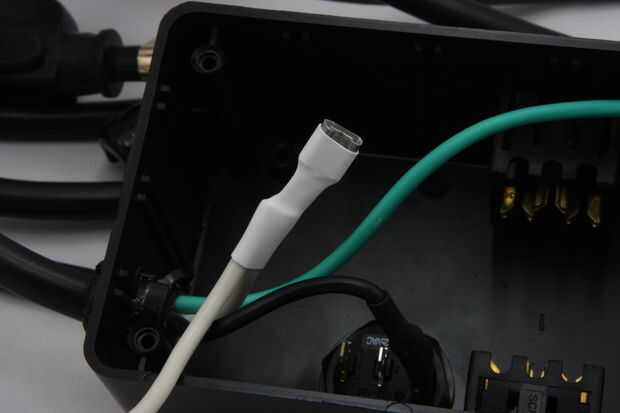

Como se puede ver no hay mucho participar, pero este paso es importante para asegurar que nuestra caja sea seguro de operar. Mediante la colocación de calor retráctil sobre todas las conexiones y tener ligeramente soldadas conexiones se asegurarán de que no se produzca ningún cortocircuito y que las líneas de alto voltaje no se trabajan gratis!
