Materiales necesarios:
Cuadro de proyecto - similar a un 6 x 2 x 3, (http://www.radioshack.com/product/index.jsp?productId=2062282)
Smart Relay Board - http://www.sparkyswidgets.com/Products/Store/Details/tabid/81/ProductID/1/Default.aspx
BlueSmirf - bluetooth módulo http://www.sparkfun.com/products/582
Interruptor - Similar a este trabajo fino (http://www.radioshack.com/product/index.jsp?productId=3118987)
Cable de recambio - algo como esto de Lowes, HD, Ace (http://tinyurl.com/72n7yqe)
Retenedor de cable - Mouser parte # 836-1200 (http://tinyurl.com/7tlpkaw)
Ajuste de potencia plug(x4) - Mouser parte # 693-4300.0703 (http://tinyurl.com/7pb57h8)
transformador - prácticamente cualquiera funcionará como puede suministrar suficiente para los relés (http://www.radioshack.com/product/index.jsp?productId=2102494)
diodes(x4) - 1n4004, cualquier diodo recitifing debe trabajar (la línea 1n400x es buena para la aplicación, http://tinyurl.com/6qen2pg)
condensador - casquillo electrolítico 220uF sólo para ayudar a mantenerla limpia en el lado de salida de CC del transformador Mouser parte # 667-cepa - 1HM 221 (http://tinyurl.com/7ylc8al)
wire(14awg) extra - esto puede ser desde el cable de alimentación justo cortado extra poco, (necesitamos algunas de tierra, neutro y caliente)
Encogimiento del calor - si usted puede conseguir grandes de colores, si no su materia promedio de Radioshack negro funciona bien
Prensar conectores - los conectores de presión estilo automotriz estándar de 14awg (macho y hembra, azul los colores)
Herramientas necesarias:
Taladro
broca 3/32
broca 9/16
Dremel - que usaremos esto para limpiar nuestro hueco para los enchufes e interruptor
Destornilladores - debe hacer un juego de destornilladores de tipo tech fine(standard and philips)
Alicates/tenazas - el alivio de tensión pueden ser difíciles de empujar, alicates hacen esto mucho más fácil
Soldador - un soldador decente con una buena soldadura
Algunos mejor pegamento que usé :)
Los pasos principales:
1) construir pequeños no regulada de alimentación (la placa de relé tiene reguladores)

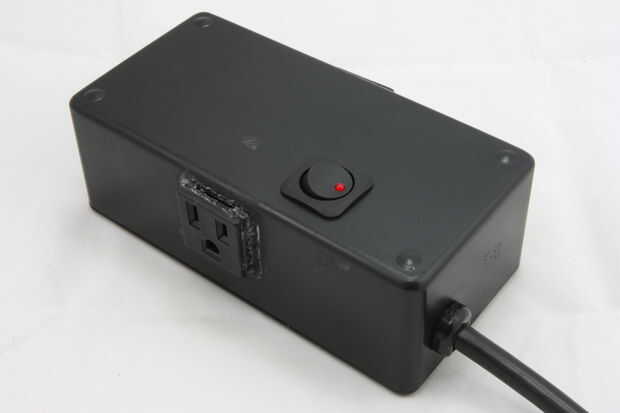

2) recinto de preparación (aberturas de corte, interruptor de pre ajuste y tomas de corriente, cable de alimentación de montaje)
3) cableado inicial de los cables de red, cable con interruptor, preparación de uniones, interruptor de prueba y Vout de transformador
final 4) cableado, soldadura de las juntas de Unión, del calor que encoge, cableado de potencia de placa relé lv
5) módulo de wifi/bt/xbee, luego cierre para arriba y probarlo
