Paso 2: engranajes
Si está usando los mismos motores paso a paso como hizo, o al menos los motores con las mismas dimensiones del perno (3 x 5 mm), luego descargar la plantilla de Illustrator/EPS.
Con un Motor de pasos diferentes, usted puede conseguir lejos con cambiar sólo la dimensiones/forma del agujero para la espiga en el engranaje más pequeño en la plantilla.

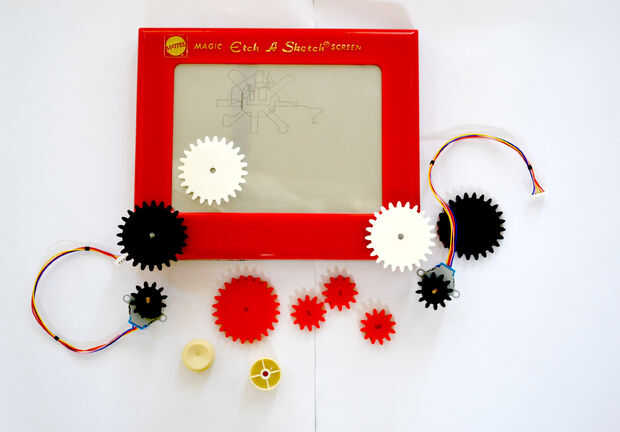

En la plantilla, el equipo más grande es para el Etch-A-Sketch y la más pequeña para el Motor paso a paso.
Para dibujar los engranajes desde cero, si no desea utilizar la plantilla, es fácil si se hace en "Google SketchUp" con un plugin. Usted necesitará la versión pro para exportar el archivo correcto aunque! Encontré este sitio genial para ayudar a la creación de los engranajes y los detalles del plugin necesario en allí también.
http://capolight.wordpress.com/2011/01/22/Drawing-Gears-in-SketchUp/
La proporción que se utilizó para los engranajes es simplemente 2:1. El Etch-A-Sketch engranaje es el doble del diámetro del engranaje del paso a paso con el doble del número de dientes. Para hacer los engranajes del dispositivo de seguridad, el ángulo de presión deben ser los mismos, utilizamos 20.0.

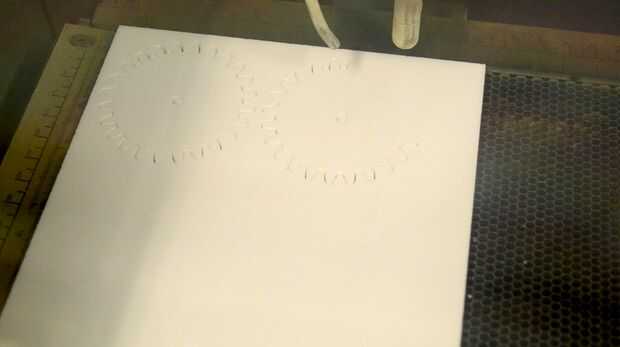

Ahora esto puede ser la parte más delicada a organizar - corte por láser. Siendo estudiantes, teníamos acceso a técnicos y equipos de cortar para nosotros. Sin embargo no permitirá esta fase! Hay muchas empresas que pueden subir los diseños en línea que corte del laser y enviarle los engranajes resultantes en el post nuevo. No necesitará comprar el acrílico a sí mismo, así que mire esto antes de comprar.
TIP: Si usted hace modificaciones al archivo antes de corte del laser, los agujeros para el Etch-A-Sketch pasadores o los pasadores motor paso a paso que deba establecerse un poco más pequeña que mide. Medida 4mm de diámetro de los pernos el Etch-A-Sketch, pero cortamos los agujeros en mm 3,7. Los pernos del Motor de pasos miden 3 mm x 5 mm, pero el agujero se cortó ligeramente más pequeño. Si los agujeros se cortan para que coincida con el tamaño del perno, la anchura del láser haría demasiado grande. Que cometimos este error con nuestro primer corte. Es mejor cortar los demasiado pequeños, entonces uso una de 4mm de Lima para que encajen perfectamente redonda.
