Sistema usando Arduino el ahorro de agua (2 / 4 paso)

Paso 2: cableado

Vamos con la sección de cableado y hardware.

Cable de la bomba de agua

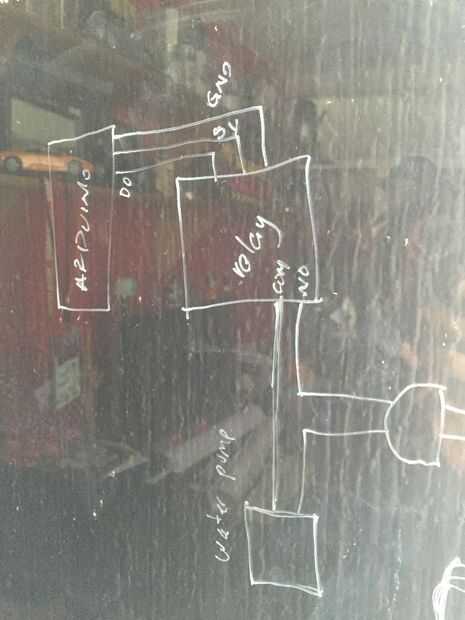

El cableado de la bomba de agua es la parte más sencilla; la imagen 1 muestra cómo está conectado; Básicamente, usted necesita para conectar un lado del cable de alimentación al puerto común del relé, al otro lado de la toma de corriente debe ser conectada al puerto de normalmente abierto.

Los sensores cableado.

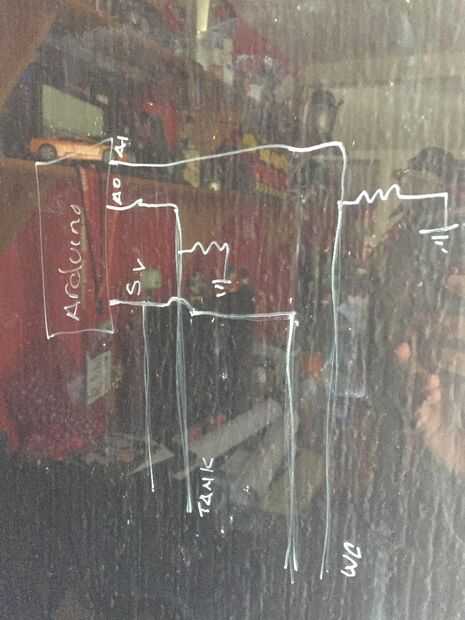

La segunda imagen muestra cómo conectar dos sensores; S simple; un cable tiene que ser conectada a la alimentación (5v), el otro cable debe ser conectada a tierra a través del resistor de 100K y A0 para cerrar el circuito una vez que el agua toca dos cables. Lo mismo para el sensor, conectado al A1 esta vez.

La notificación LED

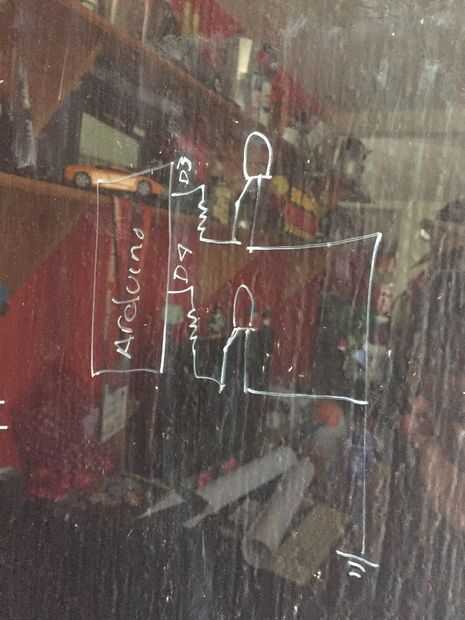

Por último, con el fin de obtener notificaciones acerca de los niveles, estoy usando para leds; el cableado se muestra en el último 3ro. imagen. Conectar el ánodo (la pierna más larga y positiva) de su LED con conector de salida digital 5 en la tabla a través de un resistor de 100K. Conectar el cátodo (la pierna más corta, negativo) directamente a la tierra; lo mismo para el último LED, esta vez conectado al pin de salida digital 6. (La imagen no refleja las conexiones a los pines adecuados, por favor actualice su código o su cableado).
