Paso 1: Construir el cañón de aire

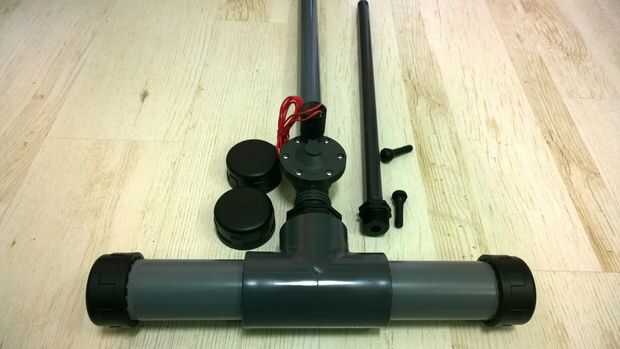

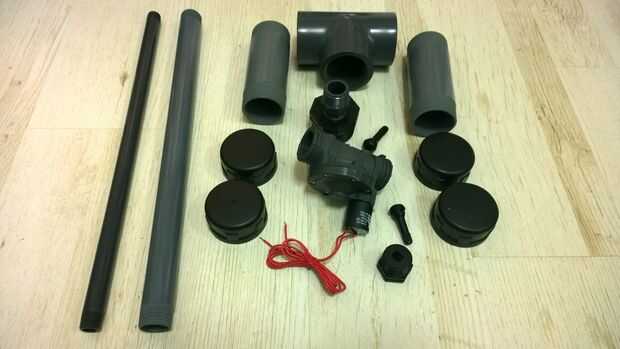

Materiales: PVC:
2 x 2" tapa
1 x 2" cruce
1 x 2" a 1" reductor
1 x 1" a 1/2" reductor
Niple 1 x 1"
1 x 1" tubo, longitud 50cm
1 x 1/2" tubo de 50cm de longitud,
Otros:

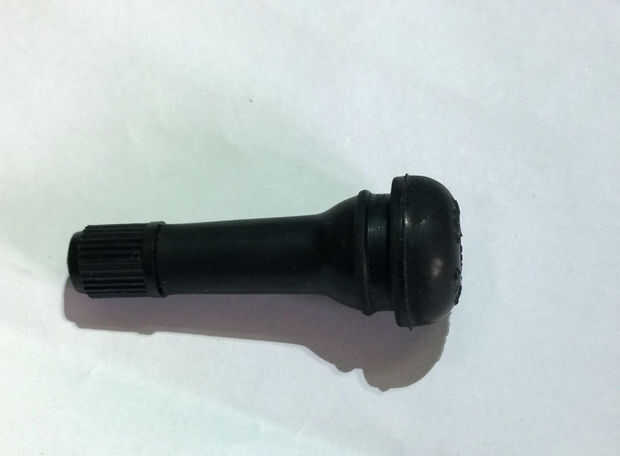

1 x válvula del neumático
1 x conector de la manguera o tornillo de Naylon
1 x solenoide válvula 24v AC 125mA
1 x manguera, 1,6 mm I.D, 4.8mm O.D (encontrar aquí)
Cintas de teflón
Tubo de silicona para pegar las partes si es necesario
Todos los materiales puedes encontrar en un jardín y ferretería.
Se recomienda para comprar algunas gorras extras en caso de arruinarlo con una perforación mal.

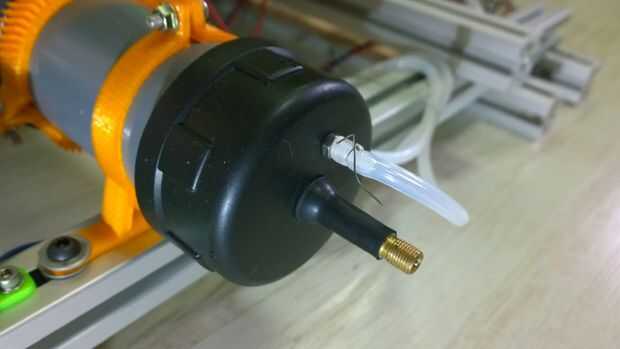

Primero tenemos que perforar agujeros en una tapa para insertar la válvula del neumático y el racor de la manguera.
Para el agujero de la válvula, medir el diámetro medio y seleccione la broca más pequeña, por ejemplo si se mide 15mm de diámetro, agujero 12,5 mm - 13mm por lo que la válvula se estrecha y prevenir fugas de aire.

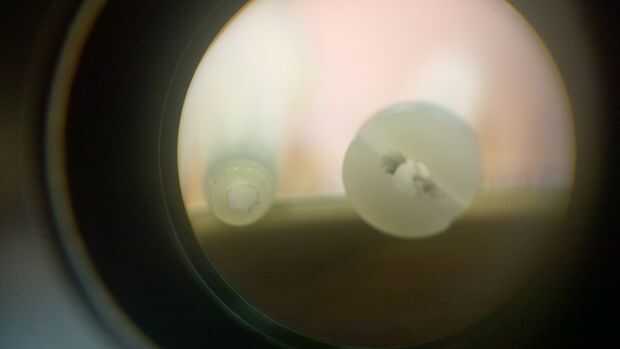

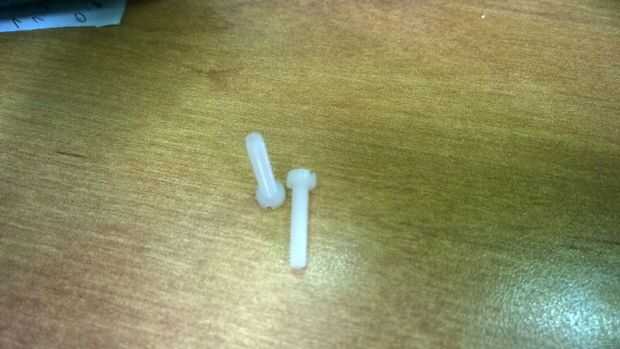

El tubo que vamos a utilizar es de 1,6 mm de diámetro y 4,8 mm exterior de diámetro interior para que podamos usar la conexión de 4mm de diámetro. Si usted no puede encontrar esa conexión puede crear uno con tornillo Naylon M4 y broca de ~1.5mm. Hacer a través del agujero en el tornillo para permitir paso de aire.
En la tapa se recomienda cortar hilos de manera que nosotros podemos atornillar el tornillo de Naylon dentro.
Utilice una broca de 3,3 mm y tornillo grifo de rosca M4.
Puedes ver aquí cómo utilizar el golpecito de tornillo: http://www.wikihow.com/Use-a-Tapel Naylon tornillo en la rosca y aplique una pequeña cantidad de silicona alrededor de la cabeza del tornillo para sellarlo y continuar enroscarla. Verá la silicona apretada contra la PAC, a alisar con el dedo y tener cuidado de no obstruir el orificio del tornillo de Naylon.

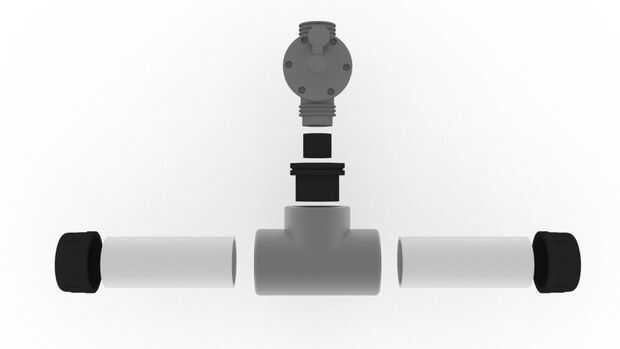

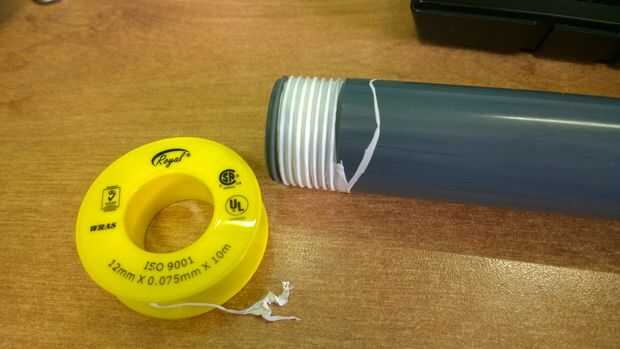

Montar las piezas como se indica en la foto de arriba y cubra las roscas con cinta de teflón para hacerlo hermético.
Poner poca presión de aire a la plataforma con bomba de aire estándar y poner la plataforma en un pequeño cubo llenado de agua y busque las burbujas de aire. Si ves que puede agregar más cinta en las roscas o Teflon aplicar silicona sobre ellos.
Dejar que la silicona seque por unas horas y repita la misma prueba.
