Sistema domótico con Arduino y GSM SIM900 módulo (2 / 9 paso)

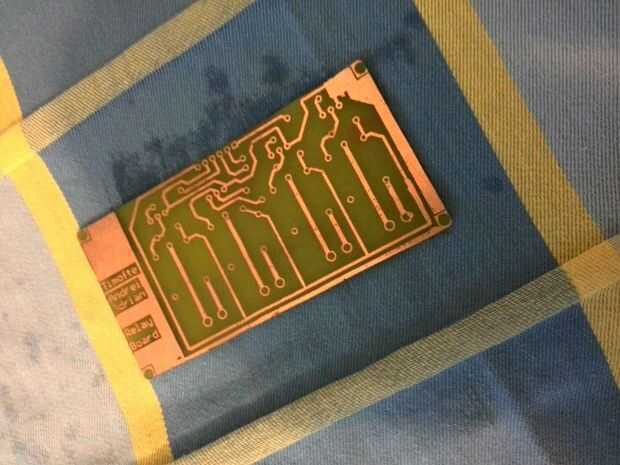

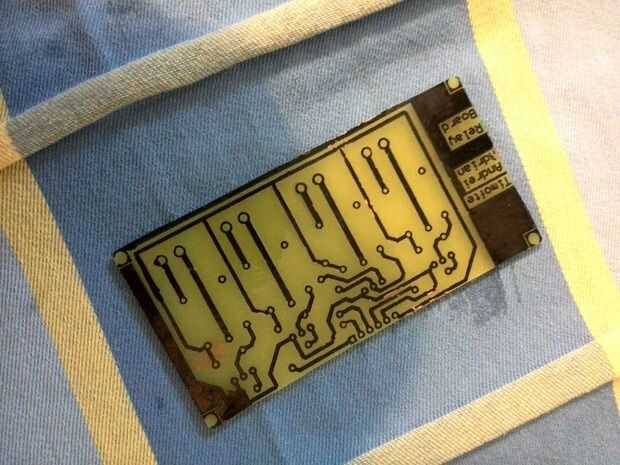

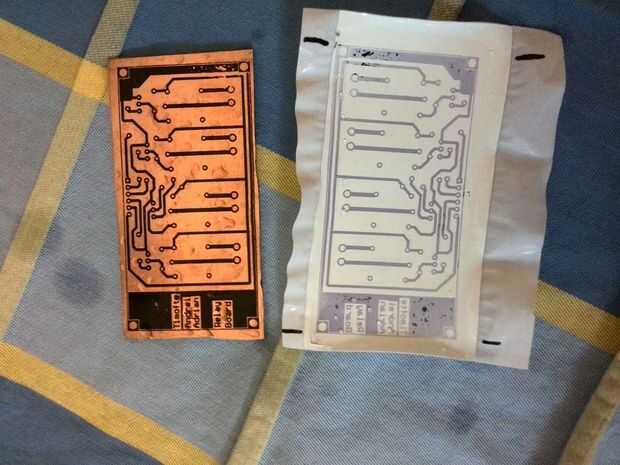

Paso 2: Hacer la placa de relé

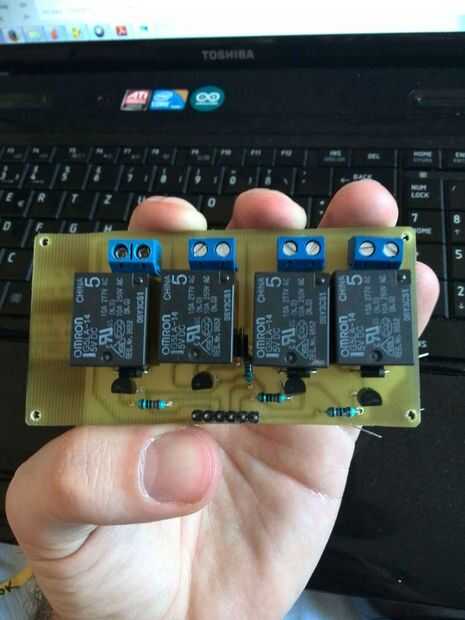

Otro amigo mío (Vlad) hizo un PCB esquema del módulo de relé porque he estado ocupado con unos exámenes y programación. Es realmente un maestro en Altium Designer por lo que hizo el esquema en ningún momento. Como se puede ver, los relés son 5V, cada una controlada por su propio transistor NPN BC639 y también equipado con su propio diodo anti paralelo para evitar la destrucción de los transistores.

La lista de materiales de este módulo es:

-4 x Omron G5LA-14
-4 x transistores NPN BC639
-4 x 1N4002
-4 x 1 resistencias de k
-4 x conector de rosca
-1 x cabecera hombre 6pins
