Sistema de seguridad con el viejo r/c coche y teléfono móvil (2 / 5 paso)

Paso 2:

  • Antes de todo quitar chips (circuitos impresos) del R/C coche del juguete y el mando a distancia

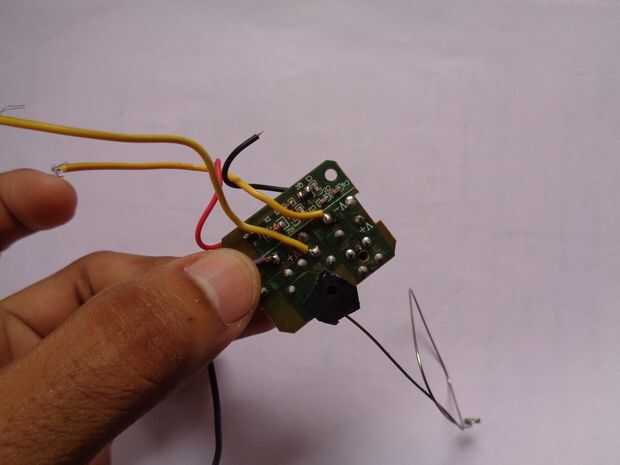

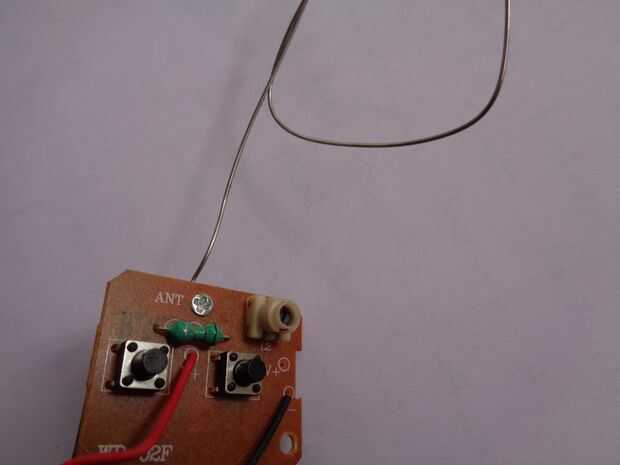

  • La soldadura de los terminales del sensor reed para terminales de botón en el tablero del telecontrol con la ayuda del alambre como se muestra en la fig1
  • Nombre esta como módulo sensor y transmisor

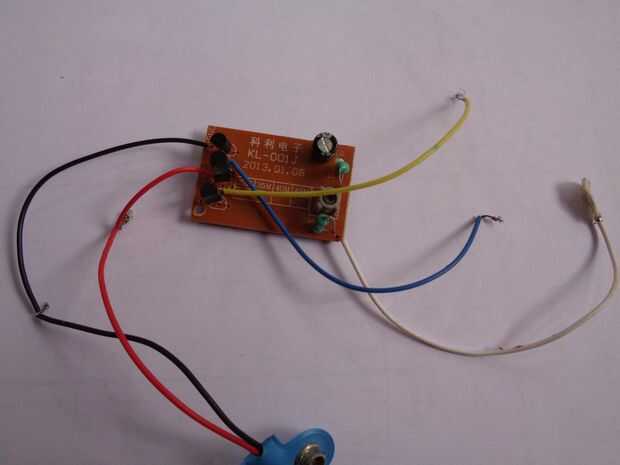

  • Ahora Conecte los terminales de salida de la tarjeta receptora al relé como se muestra en la fig2
  • La soldadura de dos hilos para el botón verde (botón llamar) en el teléfono móvil

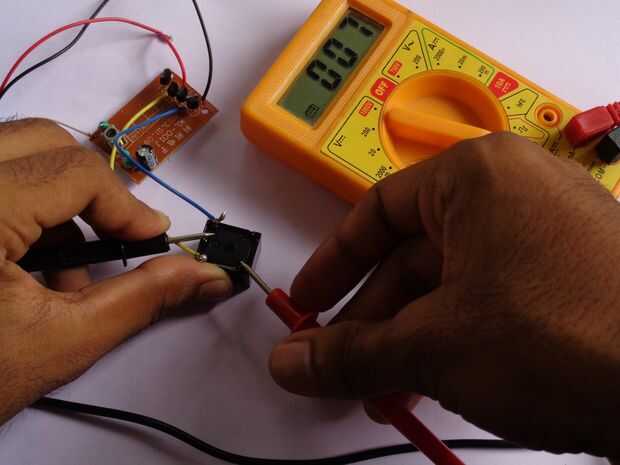

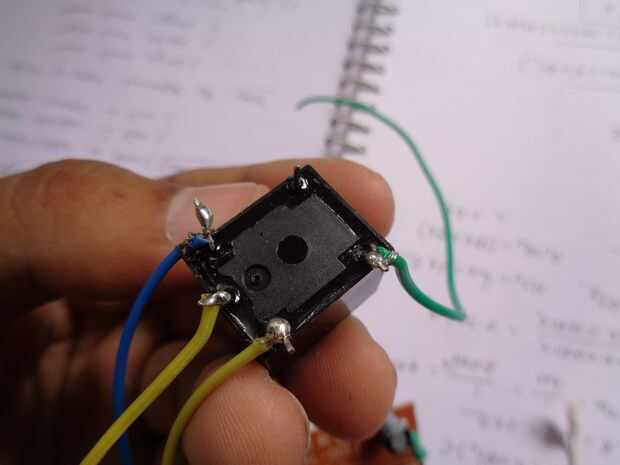

  • Y conectar los cables al terminal de la continuidad del relé (cuando el relé está en estado) como se muestra en la fig3
  • Este nombre como módulo de receptor
