Paso 3: Hacer el PCB
La placa tendrá el microcontrolador, la comunicación de bluetooth, el módulo RTC, un tranzistor energía con un diodo de protección y un rezistor pequeño, cables conectores, un regulador de 5V.

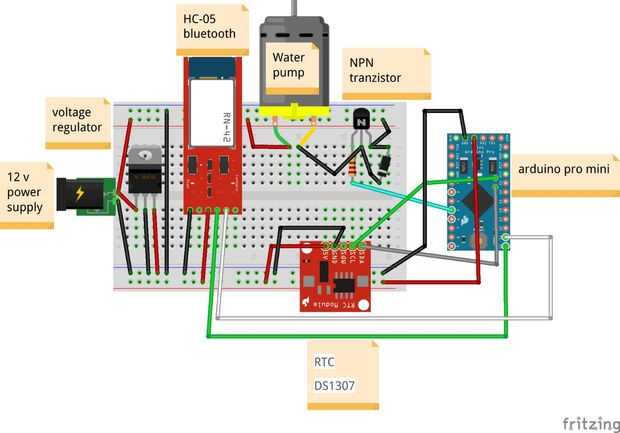

Os he adjunto el esquema de fritzig para que serán fácil las cosas. La primera imagen representa la imagen jpg exportado del esquema, el último archivo sketch.fzz es el archivo original, puede abrirlo con esta herramienta.
Pasos de soldadura:

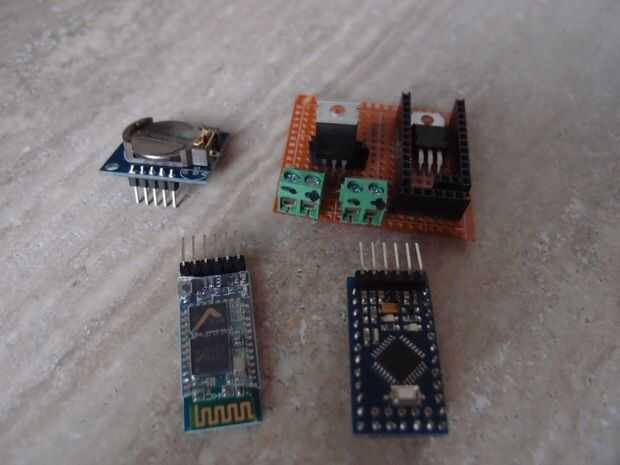

1. los conectores hembra PCB, allí son dos 12 pines conectores para el microcontrolador y también un conector de dos pines para la correspondiente para el A4 y A5 pines en el microcontrolador. También hay un conector de 6 pin para el dispositivo de bluetooth y un conector de 5 pines para el RTC DS1307

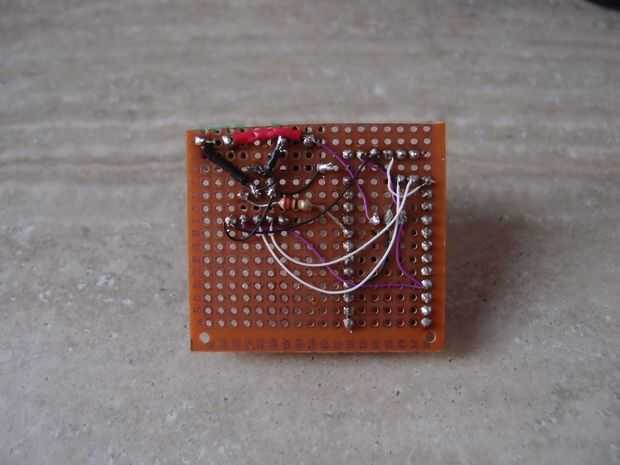

2. después de que todos los conectores están cortados se deben soldar en la parte posterior del PCB (donde es el cobre)
3. soldar los dos conectores de enchufe KF301 - 2P
4. regulador de 5V L7805CV poner en lugar del microcontrolador en el PCB. Doblar las piernas y soldadura en el otro lado luego se corta las piernas excesiva con el cortador de cable
5. soldar el tranzistor IRF540N NPN y el diodo de protección 1N4004, cortar las piernas excesiva después.
6. soldadura de la rezistor de 220 ohm entre el pin digital correspondiente 5 y el pin de la base tranzistor
7. la soldadura de cables más gruesos entre lo tranzistor y los tapones KF301 - 2P (rojos y negros como se marcan en los cuadros)
8. la soldadura de todos los 7.Polarized, Bermeja y white(signal) los cables según el esquema de fritzig
9. soldar pines macho en el microcontroler necesita dos 12 pins macho en los lados, 2 pines macho para A4 y A5 y 6 pines doblados para la programación.
10. hombre de soldadura 5 pasadores en el RTC DS1307 y pone una pila de v 3.3 dentro de

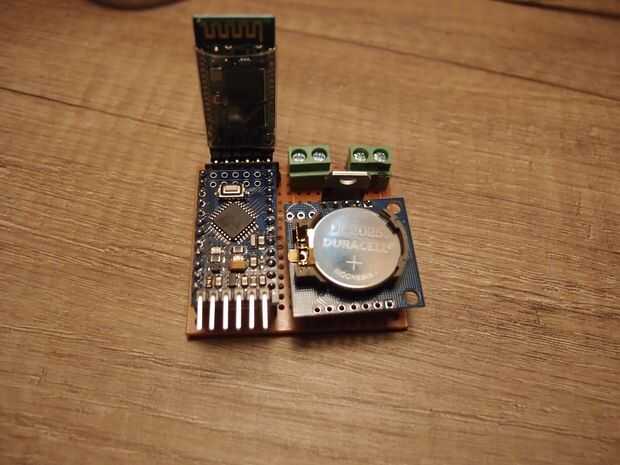

11. colocar el microcontrolador, el dispositivo de bluetooth HC-05 y el módulo RTC en los conectores hembra PCB y empuje suavemente para que.
12. opcional: con la lupa Inspeccione las soldaduras para cortocircuitos y compruebe si los cables se sueldan correctamente en la parte posterior del PCB, también se puede comprobar con el multímetro (ajuste de la resistencia) si existe un cortocircuito entre las conexiones positivas y negativas
