Sistema de iluminación Solar LED de alta potencia (13 / 16 paso)

Paso 13: Pero bueno ahora...

Probablemente muchos de ustedes preguntan por qué no he hablado sobre cómo detectar la oscuridad. Lo que significa el hecho de que este sistema es siempre "on", que es un desperdicio de energía y muy muy molesto.

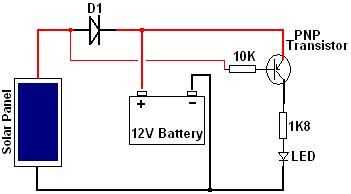

Para ello todo lo que necesitas es un transistor PNP fuerte, una resistencia de 10K Ohm y un diodo.

Revisa el esquema de arriba para ver lo que quiero decir.

Lo que estamos haciendo es utilizando el transistor como un "gateway". Cuando el transistor está recibiendo energía de la célula solar (significado días) la "puerta" está cerrada. En la noche cuando hay ninguna energía proveniente del panel solar, la "puerta" se abre y va a los LEDs.

Más o menos estamos utilizando un sistema similar a cómo regular luces de jardín pequeño de trabajo y todo por el costo de un transistor PNP y un resistor.

La clave es encontrar un transistor lo suficientemente fuerte. Un 2N3904 estándar no funciona. Nee te vas algo que puede manejar voltajes más altos y una corriente más alta. Como mi panel solar es 21V en 0.6amp estoy usando un transistor con un tiro más grande.

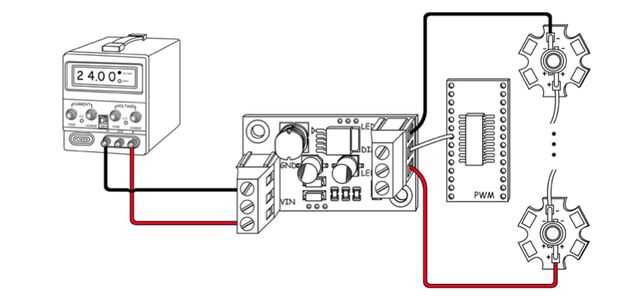

Otra opción sería utilizar un microcontrolador (como un Arduino) para controlar el controlador LED. El controlador que tengo tiene un puerto PWM. Sería fácil conectar un Arduino en la configuración como el detector de oscuridad. Aunque para ser honesto es un poco una exageración para este proyecto. Usted podría también encender el Arduino a través de la batería de 12V, y en mi caso pude utilizar el construido en puertos USB en el controlador de carga. (Puede en el futuro, pero es una guía diferente todos juntos).
