Sistema de iluminación óptica de TfCD (3 / 5 paso)

Paso 3: Colector ligero

Sistema óptico de luz que se puede comprar utilizar colectores de sol muy caro, que seguir la posición del sol. Con la posición del sol, la luz puede concentrarse perfectamente en las fibras ópticas. El efecto óptimo sería que la luz del sol no llega a las fibras en un ángulo.

Para este prototipo, se utiliza una variante sencilla que no realiza un seguimiento del sol. A optimalise sin un sistema de seguimiento se pueden calcular los ángulos del sol durante el año en su posición. Esto no es tan difícil hacerlo. Desde el este tomar el ángulo solar promedio a obtener los mejores resultados.

Se utilizó una lente de fresnel para concentrar la luz. Esta lente tiene la ventaja que la luz puede venir desde muchos ángulos y todavía se lía a un punto. La lente de fresnel que se utiliza tiene un diámetro de 9 cm. Para apoyar el objetivo se hace un anillo para sujetarlo. El anillo debe tener un interior diámetro de 8 cm y diámetro exterior de 11 cm para adaptarse a la lente. Es necesario dos agujeros en el anillo. Aquí más adelante vamos a poner ejes para sostener la lente. Para este prototipo se utiliza una hoja de metal para el anillo, pero depende de usted si desea utilizar un material alternativo que es lo suficientemente fuertes como para sostener la lente.

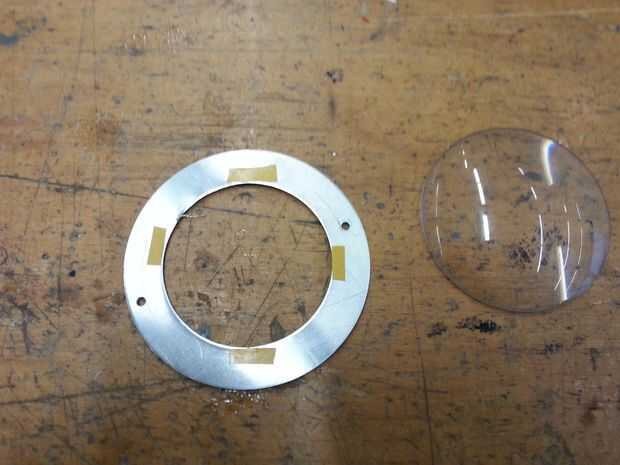

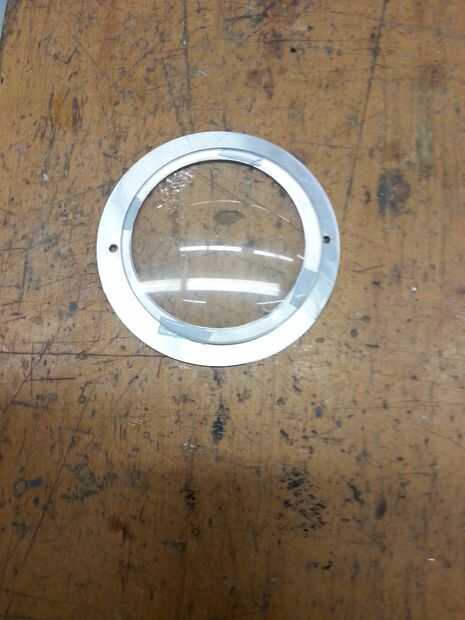

La lente se une con cinta de dos caras al ring en nuestro caso. Esto se puede ver en la primera imagen. No queremos unirlos permanentemente juntos. Para utilizar ya recomendamos otros unir materiales como el pegamento. Se muestra el resultado de ambas partes conectados entre sí en la segunda foto.

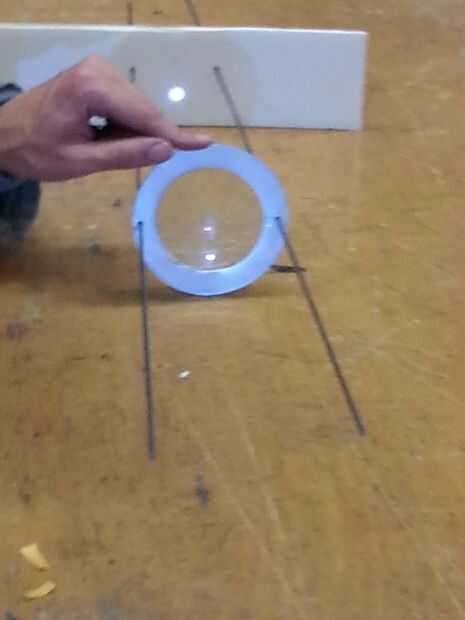

Ahora se pueden poner dos barras redondas a través de los agujeros en el anillo. Estas barras le dan la oportunidad de mover la lente para encontrar el punto de enfoque óptimo de la luz. Después de esta posición es determinada puede mantenerlo de esta manera o hacerlo permanente.

Situación de verdad recomendamos para hacer una especie de jacked para alrededor de la lente a las fibras ópticas. Esto puede mantener fuera la suciedad.
