Paso 1: Piezas necesarias
Piezas:
- Panel de energía Solar Fotovoltaica 10Wp (coste £20-30)
- Como este:
- http://www.eBay.co.uk/ITM/10-W-monocrystalline-solar-panel-10-Watts-12V-PV-with-Diode-/200731609496?PT=UK_Gadgets&hash=item2ebc894998
- Verifique eBay
- Cable (£2-5)
- 0,75 mm2 o 1 mm2 de diámetro (basta tomar de 2 a 5A).
- En rojo y negro Si es posible.

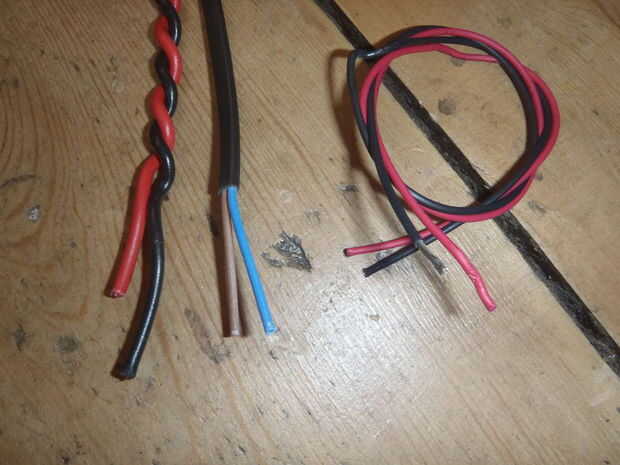

- He usado 3 tipos - base doble para el panel solar, espesor tri-clasificada para el cable de la batería y el cable más fino para cableado interno, después el fusible.
- Batería (coste £? depende del tamaño de la batería. Tengo algunos usado pero OK UPS baterías gratis)
- Recargable de ácido plomo
- Usé una batería de ácido de plomo selladas de gel tomada de un sistema de UPS.
- Capacidad (Ah) de la batería depende de la carga y el recurso solar
- Regulador de carga (£6)
- Esto detiene la batería a cargar más por el módulo solar.
- 2A clasificado 12 v DC.
- Usé éste chino: http://www.ebay.co.uk/itm/Solar-Power-Panel-Charge-Battery-Controller-Regulator-/380359116665?pt=LH_DefaultDomain_0&hash=item588f2b8779
- Aquí es una unidad de hecho UK: http://www.256.co.uk/?cat=3
- Monitor de voltaje de 12V / voltímetro (£3)
- Fácil medir 12V DC
- Como este: http://www.ebay.co.uk/itm/DIGITAL-LED-VOLT-METER-RED-BLUE-GREEN-DC-4-5V-30V-No-Power-Needed-Panel-12V-/251094347641?pt=UK_BOI_Electrical_Test_Measurement_Equipment_ET&var=&hash=item3a7663af79
- También puede usar un multímetro barato pequeño.
- Interruptor de botón del pequeño (£0.50)
- Esto es para el voltímetro para que no se dejó, que se drenan la batería.
- Zócalo del alumbrador 12V del 'cigarro' (£4)
- Se trata de una toma de corriente estándar de 12 v
- Hay un montón de cargas que encajan en este estilo zócalo
- Fusible restaurable de 5A (£2)
- Todo esto lo protege de las altas corrientes eléctricas en que la batería puede suministrar.
- Potencia de 12V DC
- Bloque conector terminal (£0.50)
- 2A clasificada enchufe (£2)
- Esto es para la conexión del panel solar PV
- Conectores de horquilla de doble aislamiento (£0,20)
- M3 20 mm largo tornillos y tuercas x approx 20 (£1)
- Ambos avellanado y cabeza de la cacerola puede utilizarse
- Laser cortado 3 mm abedul madera A4 hoja (£3 + £2 para tiempo de corte láser)
- Esto es para la caja
- También se podría utilizar cualquier recinto que usted tiene a mano, pero me gusta la madera estética.
(Coste alrededor de £50-£70 en total)
Herramientas necesarias:
- Cortadores de cable
- Destornillador
- Laser cutter - si haciendo su propio recinto (probar visitando su local hackspace)
- Cautín + estaño
- Alicates de terminales
- Screwdriver(s)
- Alicates pequeños
-Juntamos todo y permite comenzar a...
