Sistema de alimentación de emergencia pequeño (4 / 10 paso)

Paso 4: El cerebro

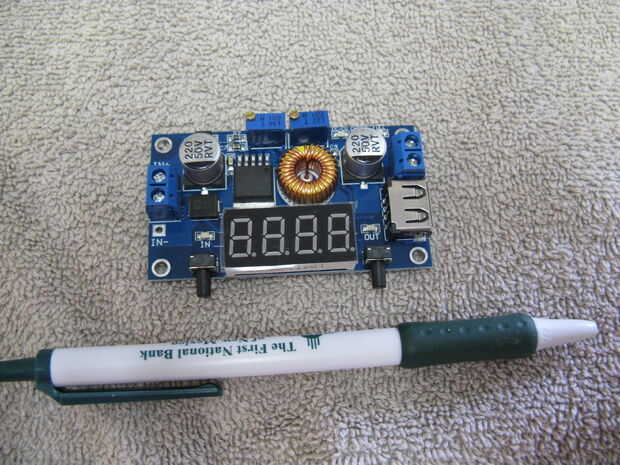

La batería es el corazón del sistema, pero este chico pequeño es el cerebro. Es un paso de DC a DC conversor Buck que compré en Amazon por $12. Se pueden comprar sin la pantalla por tan poco como $3, dependiendo del caso
características. Tiene un gran nombre, pero lo único que hace es que manualmente ajustar un voltaje de entrada (de 4 a 40 voltios) hasta lo que requiere que el dispositivo o la batería.

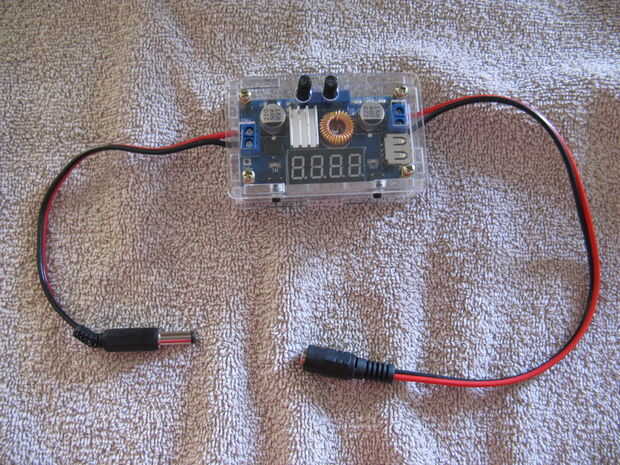

Esta tiene un display de 7 segmentos led para mostrar el voltaje de entrada, salido, corriente y potencia. También vino con una agradable caja de acrílico. Las entradas van en la izquierda y las salidas están a la derecha – ver la polaridad. También tiene un USB hembra en el lado de salida. Esto es importante si su batería no tiene un USB regulada de 5 voltios. Pero, ten cuidado ya que no está regulado y salidas lo que tengas configurado en el.

El botón de la izquierda enciende y apaga la pantalla y el botón derecho se desplaza por las opciones. Los dos pequeños cuadros azules en la parte posterior son potenciómetros que controlan el voltaje de la salida y la corriente. El derecho controla corriente y el voltaje de la izquierda uno controla. Usted gire el tornillo en la parte superior izquierda, para bajarla y en sentido horario para aumentar el voltaje o actual.

Nota: imprimí dos puestos y expoxied en el potenciómetro de tornillos para no tener que utilizar un destornillador para ajustar el voltaje. Tuve que taladrar los orificios en el gabinete para que encajen.
