Paso 3: Recoger la energía solar

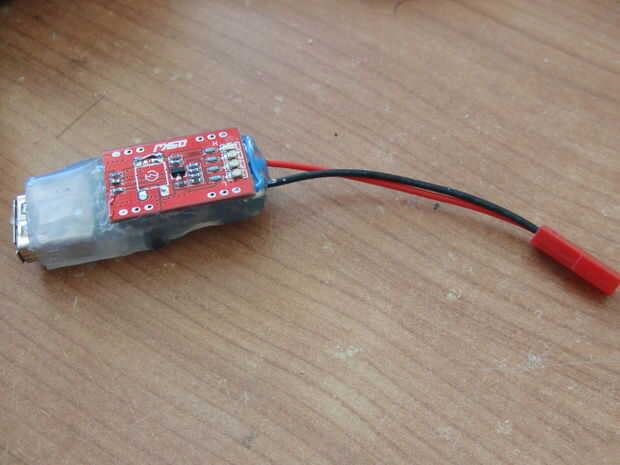

Hay muchas maneras posibles de utilizar la energía almacenada. Lo uso para cargar mi teléfono. Convertidor del alza es necesaria para regular el voltaje; la construcción de estos circuitos no se cubrirán en este instructable. Diseñar un regulador de modo de interruptor es un trabajo tedioso, para conseguir la máxima eficiencia que también requieren una gran cantidad de tweets. Es mejor comprar uno. Como menta boost de adafruit, o ahi otro módulo de boost. Comprar un módulo de ptn04050 de TI y había construido un pequeño circuito de soporte alrededor de él.

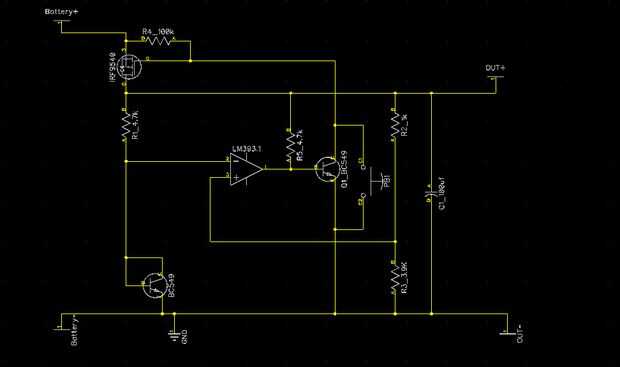

Para proteger el paquete de baterías NiMH, es mejor que un circuito de protección de baja tensión. Usted puede comprar un módulo de protección de Lipo, o construir uno según este esquema.
La forma de que la función del circuito el IRF9450 actúa como un interruptor, sólo se enciende cuando el voltage gate-source es alta. Como el circuito está conectado sólo a la batería, voltaje de la fuente de puerta es cero. El MOSFET no realiza. El botón PB1 es capaz de conectar la puerta o el MOSFET a tierra temporal. Encender el MOSFET y el resto del circuito. La Vref es producto por el pequeño circuito consiste en un resistor y un transistor BC549 NPN. Atando el colector y la base juntos en el transistor, el voltaje entre el colector y del emisor es constante en 0. 6V.
Este circuito se sostendrá hasta que VOUT es menos entonces 3, 4V, determinado por R2 y R3. No utiliza ninguna energía en inactividad. Ideal para un sistema sin cuidado.
