Esto es sólo una rápido poco cómo demostrar un proyecto rápido para poner algunos componentes sobrantes para su uso con herramientas mínimas. (cómo encontré el componente se encapsula en los soportes)
Lista de piezas
1.8W mantenedor de batería Solar. ($3 en un yardsale)
toma de 12V del cigarro (extraído de carro cuando duro cableados de alumbrado de emergencia)
1" Plaza de la cinta de servo. (cinta de espuma doble palo sobrante de otro proyecto)
5AH 12V selladas la batería de plomo. (rescatado de paquete UPS)
2 conectores hembra hoja a insertar la pila. (varios componentes de bin conector eléctrico)
Cable de carga USB/coche teléfono. (Tenía un duracell 2 USB 12v adaptador de cigarro en mi coche)
Herramientas necesarias
Wirestripper con herramienta de la encrespadura
Estaba en una venta de garaje donde un señor mayor tenía el mantenedor de batería solar 12V para la venta. como $3 que no puedo solo dejarlo allí y herida para arriba en las "partes" bin a la espera de un proyecto solar de pequeña escala como este.
Después de un tiempo tuve un UPS de 3000VA informar una falla de la batería. Yo siempre desarmar la batería como 1 o 2 de las baterías de SLA 12v son realmente malo ya que están conectados en serie y en paralelo un 3000VA generalmente tiene 8 pilas de 12V 5Ah en el paquete de cable para 24V. Como una de las baterías muestran más entonces 13 voltios es probablemente bueno para por lo menos un rato para retoques o proyectos. Si usted no trabaja en ella no lastimaría a su local chico si tienen una falla de la UPS si se puede recoger una de las baterías. Simplemente no puedo tener buen golpe no deseado el reciclador.
Asamblea, puesto que esta versión utiliza común de la Asamblea del uno mismo de componentes es bastante recta hacia adelante. Sin embargo se debe tener en cuenta la batería polaridad y seguridad eléctrica. Omití un fusible en línea como mi panel y el adaptador USB tienen un fusible en el enchufe del extremo.
1 terminales hoja al positivo y negativo los plomos de la salida del cigarro.
Cinta 2 aplicar "servo" lado plano de la salida.
3 salida de Conecte a los terminales correspondientes de la batería.

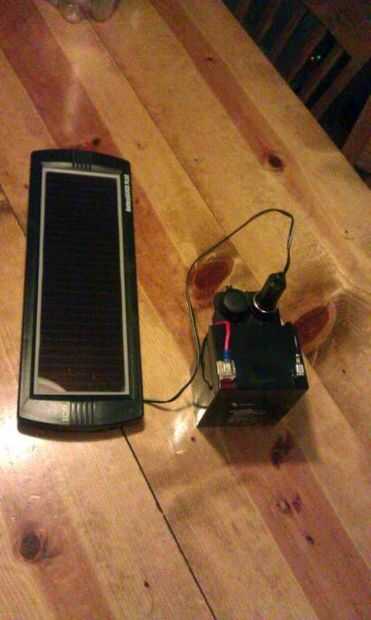

4. posición de salida a la batería, retire el protector y pegue la salida de la batería
5. Enchufe el panel solar

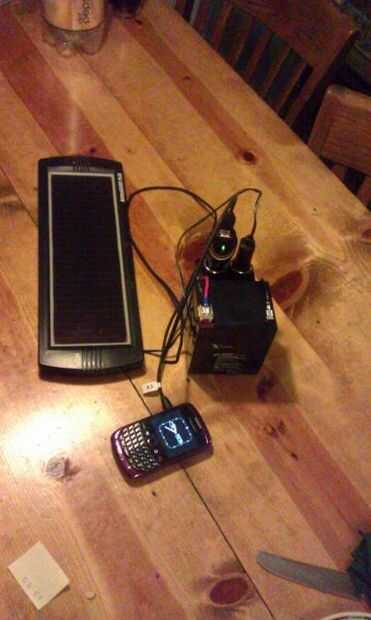

6. enchufe y cargue el teléfono celular.
Concedido uno puede hacer esto tan complicado como quieras, con súper condensadores, un pack de LiPo de 3 celdas y algunos circuitos de carga de lujo, pero quería mostrar un gadget que se puede construir con cosas que encuentran fácilmente o alrededor. Me gusta mantenerlo simple estúpido.
