Sismómetro Slinky (9 / 9 paso)

Paso 9: Lista de materiales

Hemos sido capaces de construir un sismómetro completa para menos de $100. Una de las ideas importantes detrás de este diseño simple es barato y accesible. Muchas de la gente que pregunte por esto quieren construir uno para su clase de ciencia.

Aquí está una lista de lo que compramos para hacer nuestro.

-Slinky, Jr.: Compramos nuestro furtivo de Amazon, pero usted puede encontrar de muchas fuentes. Precio: $4-$6.
-Imanes: utilizamos 2 imanes de anillo de RC44 apilados juntos como el imán principal. Una sola RC48 es equivalente. Un anillo R848 funciona bien para el amortiguador.

-Arduino: nos compró un Uni R3 Arduino Adafruit en línea por $24.95, pero también puede encontrar esto de muchas fuentes. Si eres nuevo en el Arduino, puede considerar un kit que incluye tutoriales sobre cómo usarlo. Éste es de $85, y nos gustó. Si usted planea hacer con Arduino, es una idea decente.

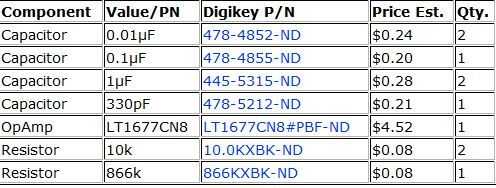

-Tablero: Si no consigues un protoboard incluido en un kit, haz uno como hemos utilizado para construir el amplificador. $5. -Componentes electrónicos: para el circuito amplificador, compramos los componentes eléctricos de Digikey. Las cantidades a continuación son lo que usted necesita para construir un sismógrafo. Ordenamos unos extra de todo, sin embargo, en caso de algo habían desordenado durante la compilación.

-Estructura: Hemos construido una estructura de madera para apoyar el furtivo de desechos de que había tendido alrededor... ¡ GRATIS!

-Gabinete:- puesto que no está mostrando el sismómetro, pero sólo hay que poner una caja de cartón grande sobre él. No omita este paso, esto ayudará a reducir un montón de ruido de movimiento de aire!
