Sintetizador de temporizador NE555 (3 / 4 paso)

Paso 3: Junta inferior

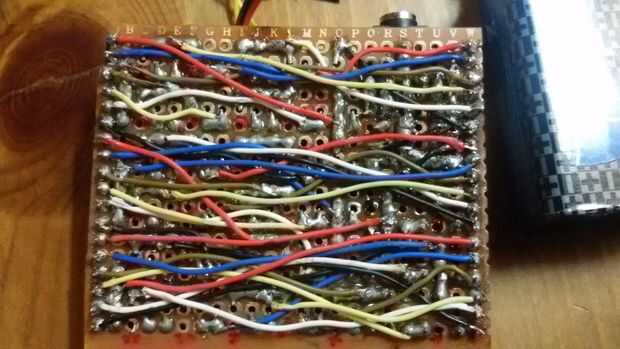

Tablero inferior es sobre todo cableado y conexión de todos los componentes. Esta parte requiere de mucha capacidad de gestión de soldadura y el alambre, por lo que no recomiendo este instructable para principiantes.

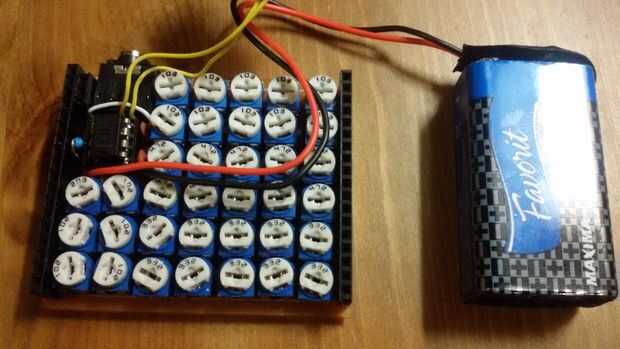

Una vez que su trabajo de soldadura es hecho es tiempo para sintonizar las ollas de ajuste. Es mucho más fácil Conecte un puente de alambre en la común cabecera femenina y sintonizar el sintetizador con multímetro conectado al conector de sonido al conectar el otro extremo del cable puente a cada una de las cabeceras de botón femenino.
