Paso 14: Agregar algunos Bling!
Materiales:
Kit de TinyCylon
Cable de servo
pedazo de perfboard
cinta cable con conductores de al menos 6
Esto sobre todo es solo un hack en el juego de TinyCylon sí mismo.

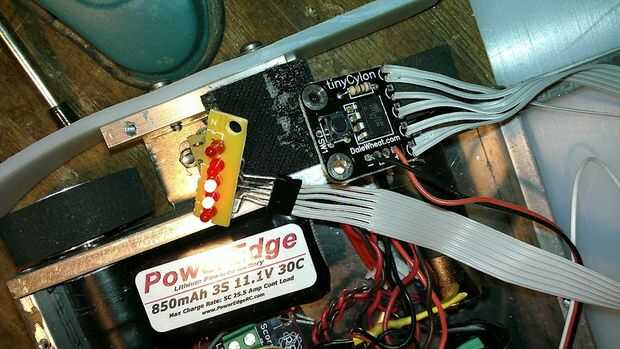

1. en vez de soldar los LEDs del tablero de PC del kit, la soldadura luego en un trozo de perfboard. No recorte los cables todavía.
2. la soldadura de cinco de los conductores de cable de cinta a los cátodos (corto conduce) de los LEDs; Llamaremos a estos los conductores de señal.
3. la soldadura de todos los anodes(long leads) uno al otro y el sexto conductor en el cable; Llamaremos a esto el director de Vcc.
4. en el lado del tablero de PC, de la soldadura de los conductores de la señal a los cojines redondos, en el mismo orden como los LED están en el perfboard.
5. Suelde el conductor Vcc a cualquiera de los cojines cuadrados en el tablero de PC.

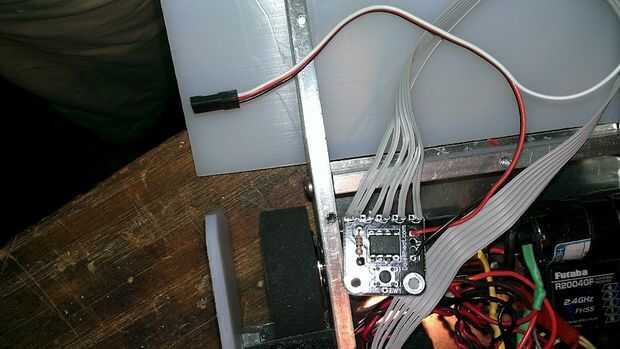

6. soldar el cable rojo del cable de servo para el + (más) terminales en el tablero de PC. Suelde el cable negro con el - (menos) el terminal. El cable blanco se deja desconectado.
7. Enchufe el cable de servo en un canal no utilizado en el receptor de radio.
En relación con el paso 7, por encima de: el escorpión XL ESC, como muchos otros CES, ofrece un circuito de eliminación de la batería (BEC) para alimentar el receptor de radio a través de los cables de conexión tipo servo. Este voltaje es + 5 voltios, que es exactamente lo que requiere la TinyCylon. Usando un cable de servo con el TinyCylon significa que obtiene energía de la salida vía el receptor en este arreglo.
El cable plano está delgadamente bastante solo tengo peek de debajo de la armadura inferior (sin agujeros en el cuerpo requerido). Os adjunto debajo de la cuña con velcro y pegamento caliente. La cuña se es lo suficientemente transparente para que las luces son visibles a través de él.
