Sin embargo otro DIY Tutorial de circuitos de la flexión (5 / 5 paso)

Paso 5: Soldado lo

¿Las resistencias de pequeñas? ¿Condensadores SMD? ¿Componentes de montaje superficial? Salir de sus pinzas, escuchar música relajante y los soldado a. Lo puede hacer, no hay problema.

Generalmente aplica primero algún soldado a las pastillas. Yo entonces recoger LEDs, resistencias, condensadores con una pinza fina y colocarlos donde quiero. Sin soltar el componente, el soldado del calor y déjelo fluir en el componente.

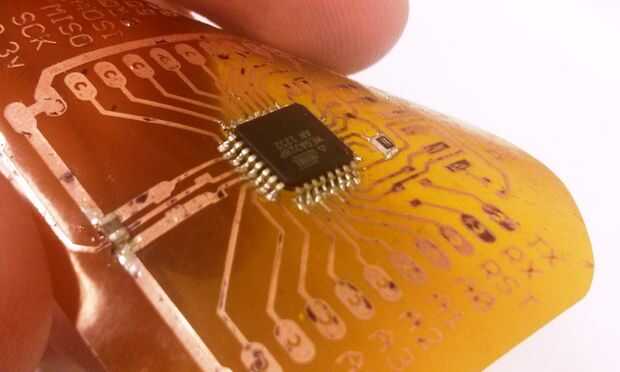

Componentes superficiales del montaje como el Atmega328p en la imagen superior que generalmente conectar al circuito con alguna cinta de doble cara. Una vez que suelde, pie por pie, con un hierro de soldadura de punta delgada (la cinta sólo queda una vez que su hecho.)

Aprendí a soldado componentes smd por siguiente este tutorial.

*

Nota: No es necesario presionar para no utilizar componentes por-agujero así. Sólo recuerda en su diseño para agregarlos como un reflejo, como usted se conecta desde la vuelta del circuito (solo Perfore orificios donde van los pies). A veces atribuyo encabezados de esta manera, aunque yo prefiero fijarlos ángulos rectos (como se ve en las dos primeras imágenes) cuando sea posible.

*

Eso es él. No dude en hacer preguntas. También, aquí está una reseña más de mina, si tenéis curiosidad. También estoy considerando escribir tutoriales sobre múltiples capas PCB DIY, neutralizando el ácido o diseñar su propio circuito compatible con Arduino. Si usted está interesado en cualquiera de esas cosas deje me saber, podría inspirarme para realmente sentarse y hacerlo.

Espero que esto es útil para alguien. Quisiera saber si es, y si usted sabe de cualquier método para hacer los circuitos más resistente, me avisan así

p.
