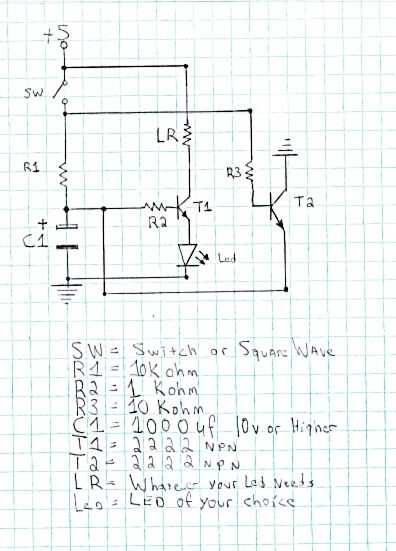

Paso 2: Esquema y explicación breve
Como dibujado, es setup como aparezca y desaparezca... para el momento en se descolora hacia fuera la versión le puede quitar la 1 parte y podría estar bien, pero que una parte impide un muy corto (tiempo sabio) corto circuito cuando primero dispara y es generalmente una mala idea para omitir la resistencia extra, especialmente si su utilizando componentes sensibles actuales para activar el efecto
Así que plan 9 componentes no importa qué, si te sientes afortunado, usted podría ir para 8, pero no aconsejado (a pesar de que el cortocircuito es sólo muy breve)

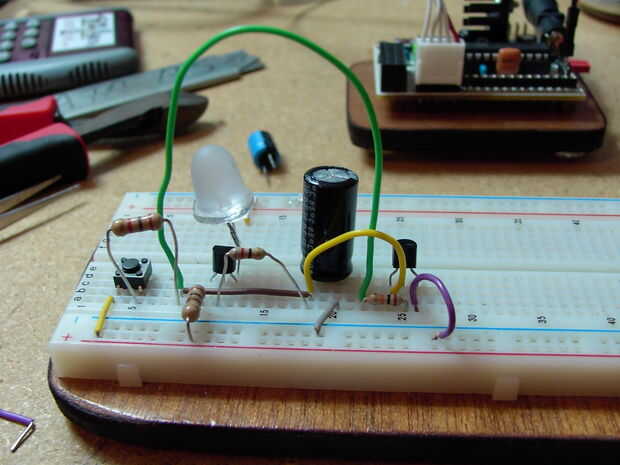

Cómo funciona esto es la siguiente, cuando cambie + V la tapa C1 se llena lentamente aunque R1, si C1 es totalmente desprovista de energía es un cortocircuito a tierra, como pasa el tiempo (dependiendo del valor de R1 vs C1) el condensador se convierte en menos de un corto a tierra, que está conectado a la base de T1 , como los aumentos actuales T1 pasa más y más encendido de lo LED
cuando dejar ir la tensión botón lentamente vuelve desde el almacén del condensador, aunque descoloramiento llevada a cabo, pero una vez un cierto punto la corriente se pase solamente cebada aunque el LED (fugas), esto presenta un problema como la tapa puede sostener unos voltios por unos minutos, que hace que el LED Brille durante mucho tiempo (en la escala de las cosas)
ASÍ! el segundo transistor viene en y está configurado al revés para que cuando el voltaje en la base (proporcionado por el condensador) permanece alta bastante cambia el tapón de tierra, proporcionando un camino para la tapa de corriente de descarga (de lo contrario la corriente es demasiado débil para hacer una diferencia, mientras que el interruptor se celebra), el efecto final es que el tiempo de "llenar" de la PAC es aproximadamente igual a su tasa de descarga , En lugar de llenar en un segundo y nunca realmente se descarga haciendo que el led brille durante mucho tiempo
