Simple transmisor QRP de energía solar (4 / 6 paso)

Paso 4: Prueba interior

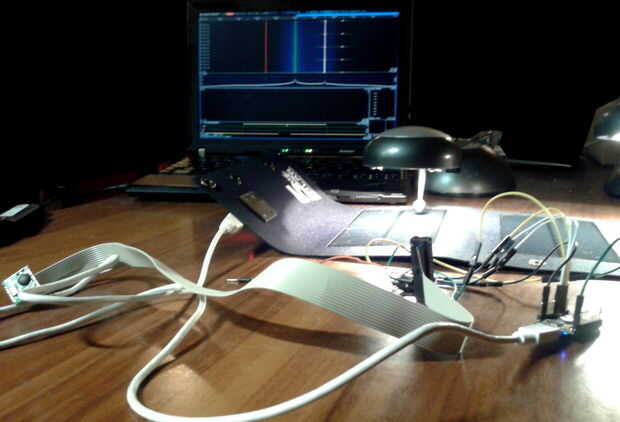

Después de flashear el código del núcleo de la chispa, todo existe para asegurarse de que el RFM12b y el panel solar está conectada y el panel solar recibe suficiente luz. Para probar la instalación en el interior se utilizaron dos lámparas de escritorio.

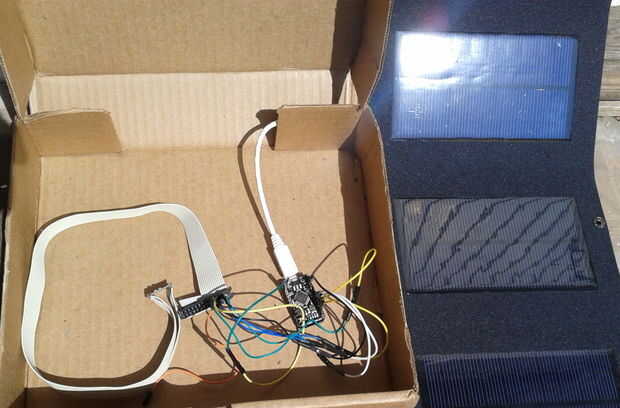

Al día siguiente en alrededor 10:00 puse el núcleo de la chispa y el RFM12b en una caja de cartón y conectado al panel solar para ejecutar pruebas en el transmisor.

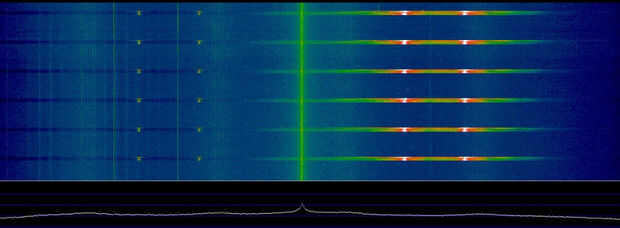

Usando un dongle SDR-RTL y el HAM radio programa Linard, sintonizado a la frecuencia de la RFM12b y era feliz de ver una fuerte señal (ver imágenes de negro-azul-verde).

Después de asegurarse de que hay una transmisión, configurar un sensor de potencia de señal en la RTL-SDR, utilizando el comando

 while true; do rtl_power -f 433.8M:434.2M:8k -c 25% -i 15 -e 10m >>solar.csv; done

Esto garantiza que sabe exactamente cuando la radio deja de transmitir y puede generar un gráfico agradable fuera de él utilizando gnuplot. Se pueden disfrutar de los resultados de esta un par de fotos más adelante.

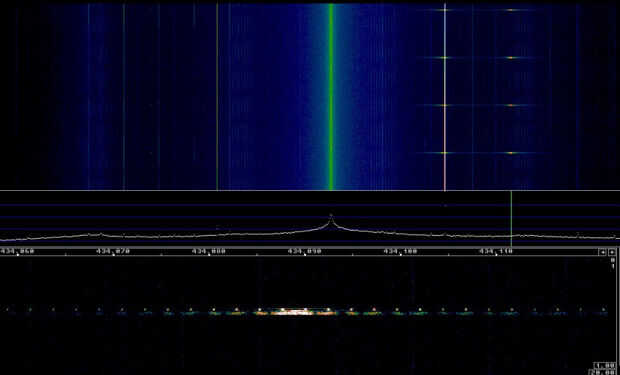

Más tarde durante el día revisé otra vez usando Linard, y podemos ver, el sol de la tarde nos proporciona una señal algo más débil pero todavía clara.

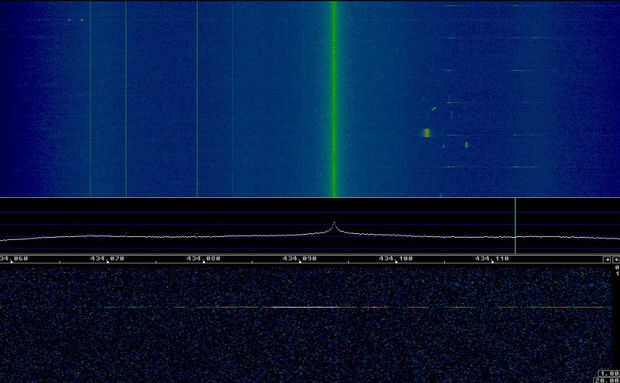

Y luego más adelante a la derecha después de que el sol desapareció detrás de algunos edificios en la noche, la señal es apenas visible.

Finalmente se descoloró unos 10 minutos más adelante totalmente y el núcleo de la chispa dejó de correr.

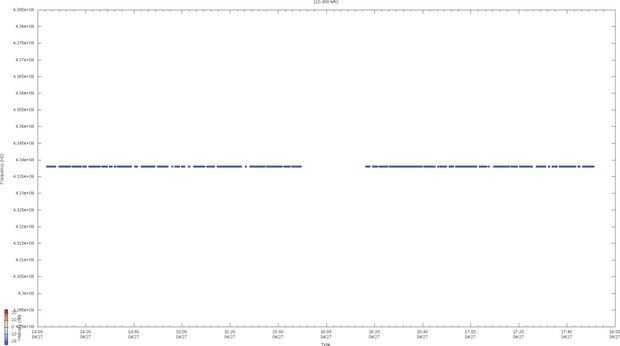

La señal estaba allí todo el día (ver imagen blanco; sólo mi radio estaba sintonizada en otros lugares alrededor 16:00)
