Paso 5: Montaje del tubo del ocular (y bafles)

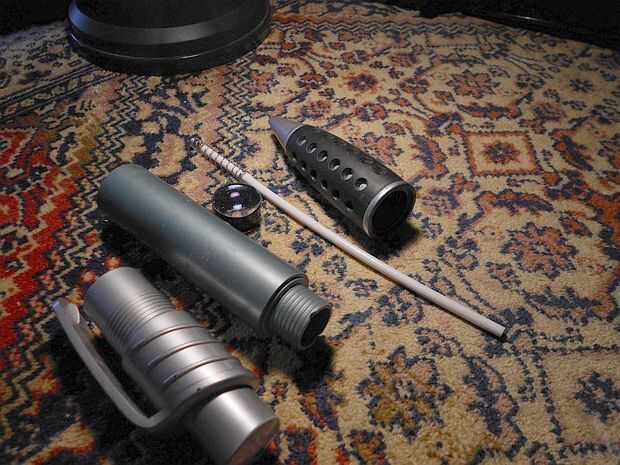

El tubo del ocular es un poco diferente. Encontrar una pluma antigua o cualquier otro plástico tubo con cca. 20 mm de diámetro interior y por lo menos 5 cm de longitud. Luego tomar las dos lentes pequeños, puso cara a cara, como se ve en mi plan, con los lados convexos hacia la otra. Esta es una parte muy importante; los oculares Ploessl son muy eficientes debido a este truco. Que la distancia entre ellos 1-2 mm, no más.

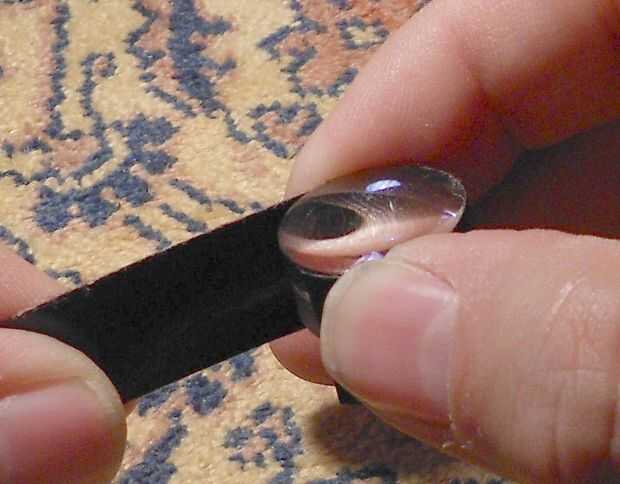

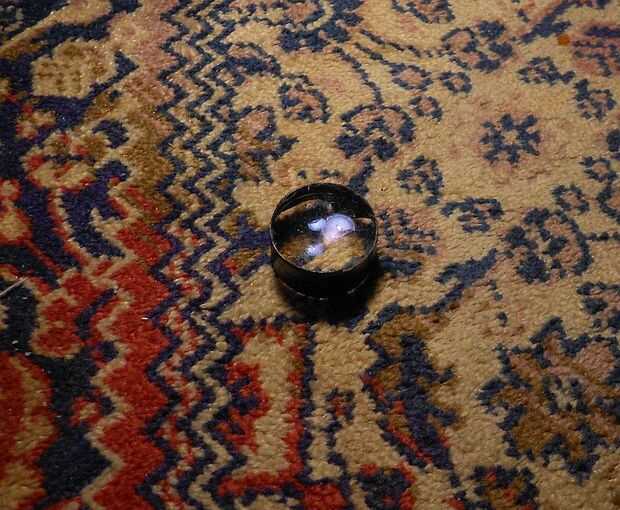

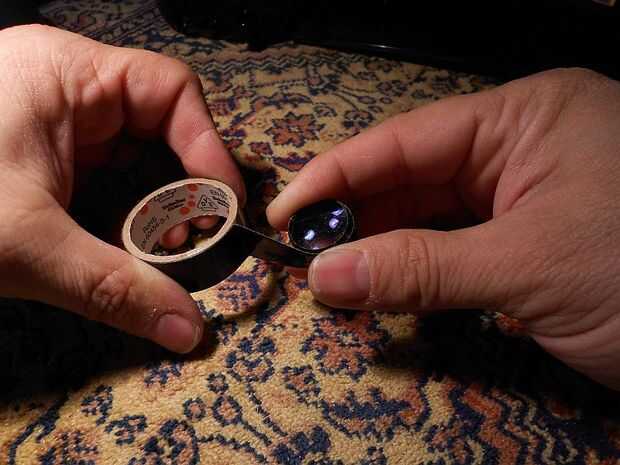

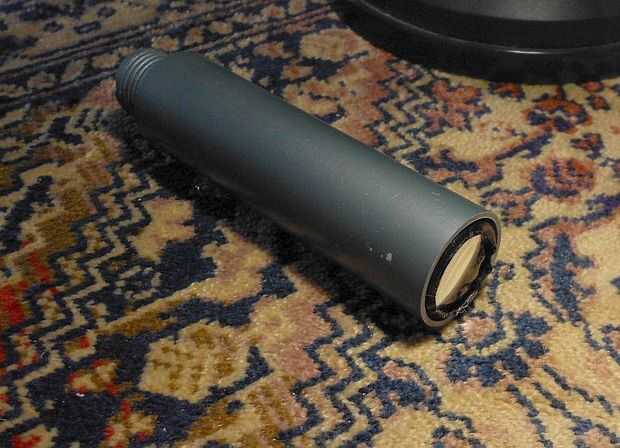

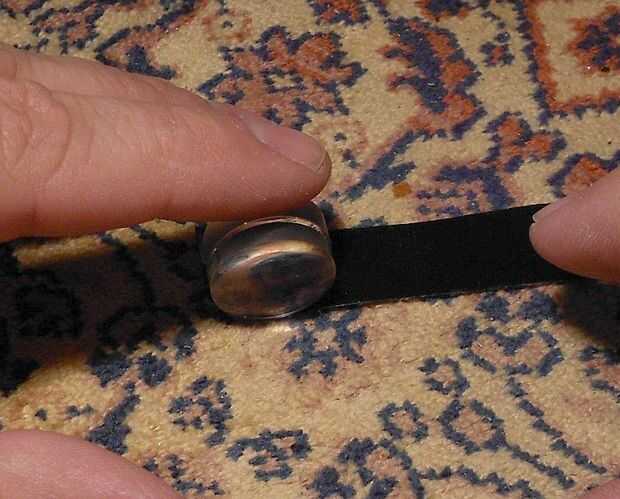

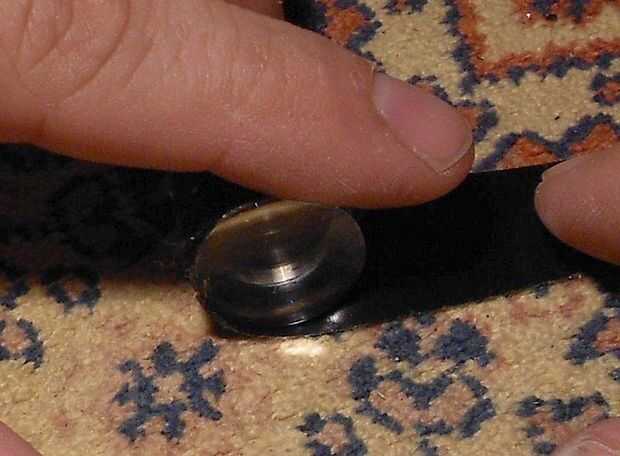

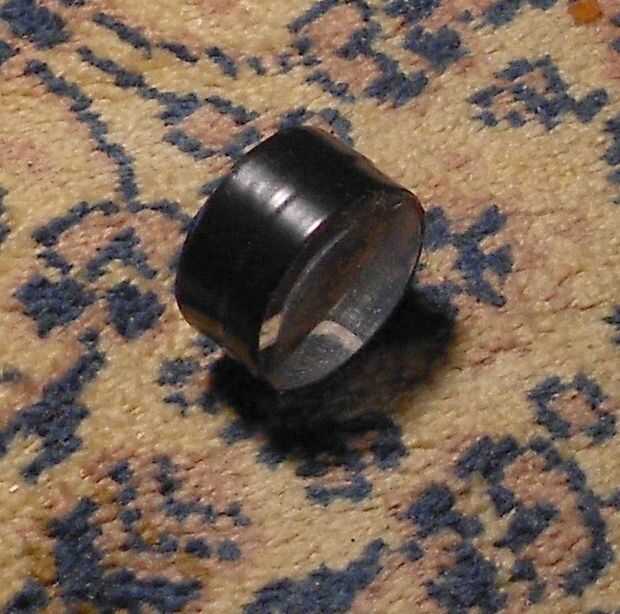

Ahora intente rodar este sistema en la cinta aislante, pero ten cuidado, no dejes que las piezas de inclinarse o moverse. La simetría axial es muy importante en este caso. Rollo untin cabe firmemente en el tubo del ocular de la unidad en la cinta y coloque en posición equilibrada, porque esta unidad debe quedar adecuadamente, en el extremo del tubo más pequeño.
Deflectores de opcional: Si desea un profesional ocular filo, entonces antes de montar las lentes cortan un pequeño disco de cartón con el diámetro de sus lentes y cortan cuidadosamente la parte interna, para llegar a 2 mm, anillo plano. El diámetro del orificio interno debe ser cca. 12-14 mm. 4 hacer bafles como esta y organizar con las lentes como siguiendo: bafle - lente hacia la derecha - dos bafles - lente hacia izquierda - deflector. Este último deflector puede tener menor diámetro interior, cca. 10 mm. Con este truco tu campo de visión se reducirá un poco, pero su borde será fuerte. Pero el orificio correcto tamaños debe intentado antes del montaje final.
Puede tener pequeños inconvenientes con el tamaño del aro interior de tabiques, tal vez no tan elegante, porque verás todos tus errores de corte magnificado, pero esto es un pequeño problema y puede evitarse, si tratas de los anillos antes que encajen en el ploessl, o utilizan una perforadora de metal para corte industrial como agujeros. Aquí usted debe hacer algunos experimentos para llegar a los mejores, pero esta parte no ha ninguna influencia a la proyección de imagen, sólo a la zona de wieving y su frontera. Y tratar de encontrar a algunos arandela del tamaño apropiado para tornillos de lo que se puede utilizar. ¡ Sea creativo! No he hice bafles en este ámbito, así que mi campo de visión es borrosa en los bordes, de todas formas...
SIN PLOESSL
Si quiere ahorrar dinero, usted puede construir el alcance con un simple ocular. En este caso usted debe comprar solamente una pequeña lente (y repuesto cca. 5 euros). Pero entonces su aumento reducirá a la mitad, de 10 x. Incluso este aumento es suficiente para observar los cráteres en la luna, pero el Júpiter y Saturno no mostrar detalles. Si utiliza una lente ocular, su lado convexo debe estar en el ojo.
