Paso 2: Crear el circuito
Antes de soldar nada, usé cocodrilo salto los cables al ver que este circuito funciona realmente y las bombillas LED son muy bien. En algún momento que hice algo malo y quemado un LED verde, por lo que era bueno que yo tenía repuestos e hice esta prueba, hubiera sido una desagradable sorpresa después de todo, había sido soldado!
Si usted está seguro de que usted puede hacer esto sin pruebas, pasar.
Pensar en la caja de la señal. Hacer las marcas a él para indicar donde se desea el switch y LEDs para ser.
Una vez que sabes, lo que sería una yuxtaposición lógica para los componentes que en la Junta de soldadura para que no tengas demasiado mucho cables de cruce y el proyecto de plan será fácil de manejar. Antes de que las cosas se ponen sucias, es una buena idea para tomar notas de su plan para que pueda seguir a través. Mi consejo soldadura había números en un borde y las letras de otro, por lo que era fácil hablar de los agujeros con sus nombres del código en mis notas.

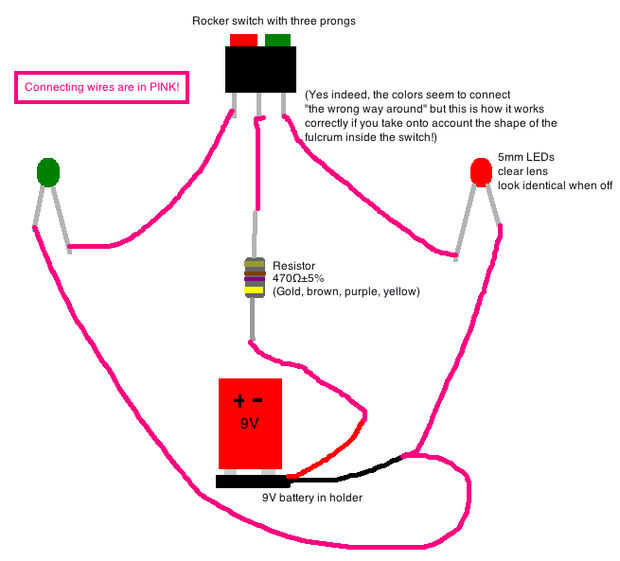

Esta imagen es como el circuito debe ser connection-wise.
