Simple Arduino ala escudo (1 / 5 paso)

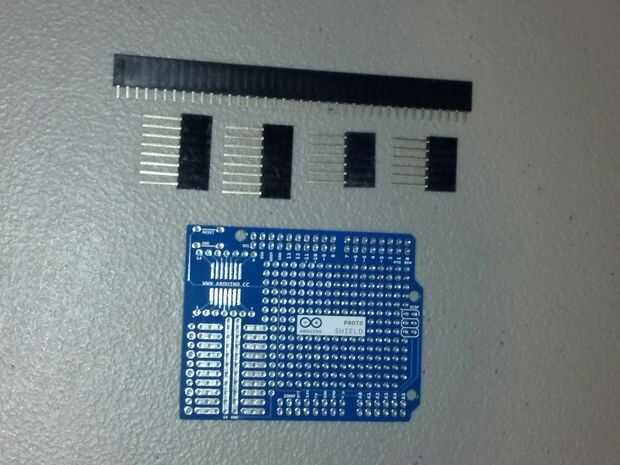

Paso 1: partes

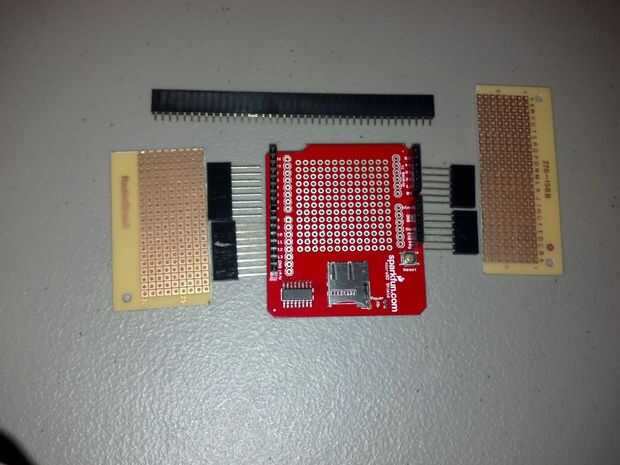

tenía algunos restos de piezas perf Junta de otro proyecto. Estas piezas provenían de una Junta de 3 "x 5" que recibí de Radio Shack. Desafortunadamente, todos los agujeros son taladrados en diferentes puntos para que cosas realmente no línea correctamente.

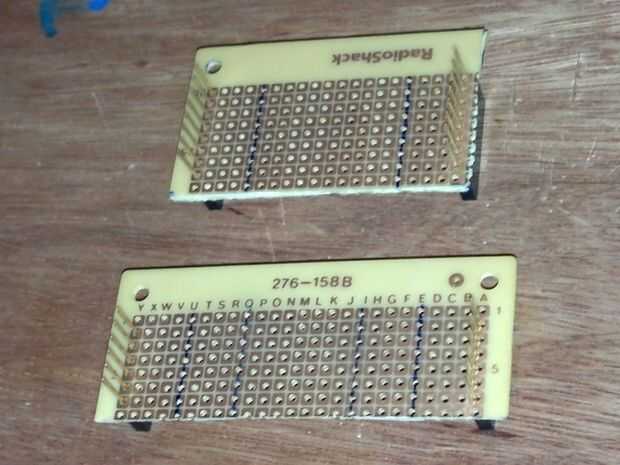

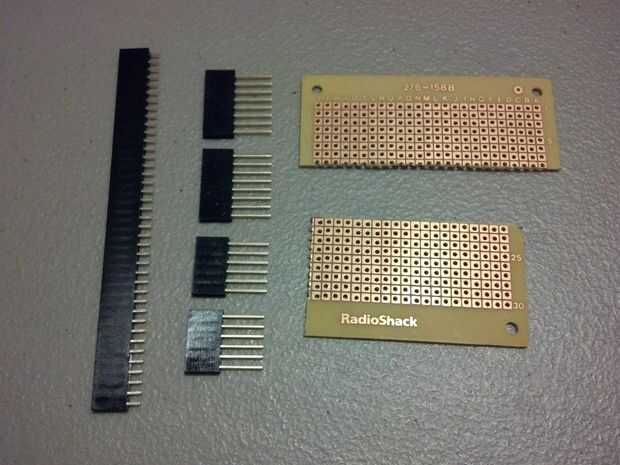

Recorta 4 piezas perf Consejo que me dio un mango poco agradable por un lado, pero nada en el lado opuesto para que cada encabezado no interfiera con el siguiente. Tuve que hacerlos 4 piezas separadas porque el espacio entre cada banco de encabezados es menor que el ancho de una clavija en un tablero estándar perf. Pensé en tomar un Arduino Protoshield estándar y cortando los bordes con una Dremel, y aunque hubiera sido más fácil, hubiera sido un desperdicio de un Protoshield buena. Así, he podido difundir los hembra encabezados adicionales a 2 pines, donde la protoshield habría tenido la nueva derecha de los encabezados junto a los antiguos.
