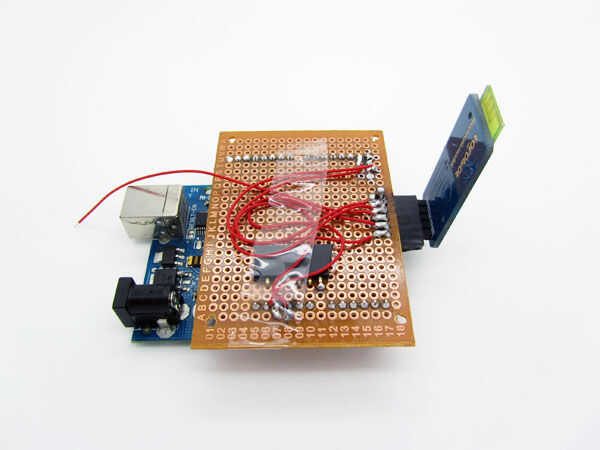

Diseño de un escudo simple arduino

por qué diseñar su propio escudo de arduino
-Es barato, nuestro animal que necesita sólo cuesta USD 1-2, y también es fácil y rápido de construir. Vamos a un adaptador de bluetooth, una una necesidad oficial $19.
-Cableado es molesto, cuántas veces le hecho mal cableado...
-Es apilable y se puede utilizar otra vez y otra vez sin cableado, apilamiento también facilita la fija, otros escudos arduino pueden apilar y otra vez la pila.

LISTA DE MATERIALES
- Romper jefe del pin de hombre, se puede utilizar el jefe del perno normal, o el jefe del pin de arduino speical
- Romper jefe del pin de mujer
- Tablero del prototipo, tamaño 5 * 7 CM
- Cables de soldar (puede incluso no es necesario)

Etiquetas: Arduino, Prototipo, Bluetooth, Escudo, Junta Directiva
