Simple 3 programador de PIC de resistencia (2 / 3 paso)

Paso 2: diseño

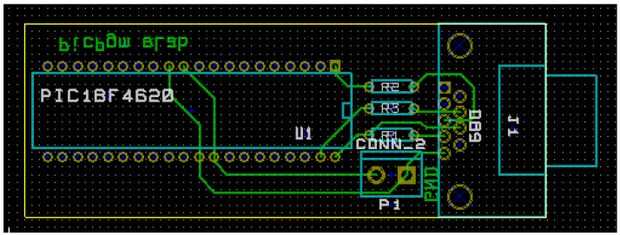

Se utilizó el software KiCad para diseño el PCB, es gratis!

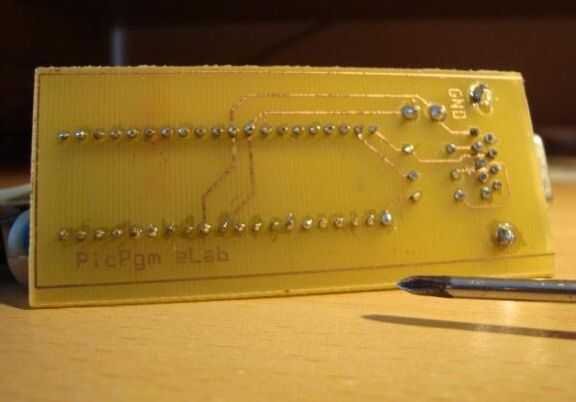

Entonces empezamos a hacer el PCB, primero imprime el diseño en una hoja de acetato. Luego se usó el método de exposición de rayos UV para transferir el circuito a la placa y por último, nos corroe la PCB con perclorato de hierro.

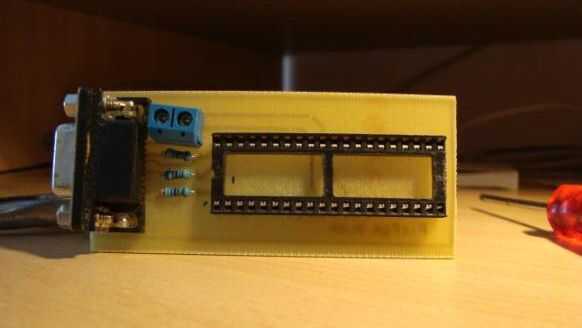

Luego que soldados todos los componentes en su lugar:

1 - DB9 Conector;
3 - 4, 7 k resistencias;
1 - conector del terminal 2;
1 - zócalo del perno 40;
