Paso 12: Con el controlador de la silla de ruedas
La silla puede utilizarse de dos modos, "Joystick" o "Modo de receptor".
Modo de joystick
Con la silla en modo de la palanca de mando, el LED verde estará en. Control es ahora sólo de la palanca de mando.
El LED verde se apagará 30 segundos después. El LED verde se encenderá otra vez tan pronto como se detecta movimiento en el joystick.
Encender el controlador de la silla
· Mantenga el botón en la palanca de mando presionado para encender el sistema.
· Cuando la unidad está encendida, ambos LED será el.
· Suelte el botón para tomar el control de la silla.
Apagar el controlador de la silla
· Mantenga el botón en la palanca de mando presionado para apagar el sistema.
· Cuando la unidad está apagada, ambos LEDs parpadean intermitentemente.
· Suelte el botón para apagar el controlador.
Control de la silla
Use el joystick para movimientos de adelante/atrás/izquierda/derecha control de la silla.
· Mueva el joystick hacia arriba/abajo para avanzar/retroceder.
· Mueva el joystick izquierda/derecha para girar mientras moviendo adelante/al revés.
· Para hacer girar la silla sobre su eje, mueve el joystick izquierdo/derecho sin mover el joystick hacia adelante/hacia atrás.
Parada de emergencia
Si se selecciona encendido en la configuración, presionando el botón de la palanca de mando mientras que la silla está en movimiento, se apagará de ambos motores. Control sólo se restaurará una vez que la palanca de mando regresa a su posición de centro.

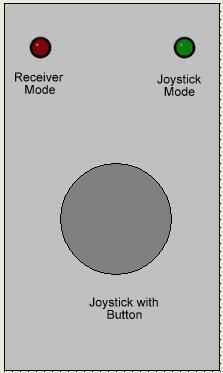

Indicaciones de LED de la palanca de mando
LED rojo
· El LED rojo se enciende cuando el receptor recibe información válida del transmisor. Control de la silla es del transmisor.
· Si el transmisor está encendido, pero el LED rojo está aún apagado, asegúrese de que ha ajustado la posición de acelerador transmisor a un valor mayor que el ajuste de transmisor programado "fail safe".
LED verde
· El LED verde se encenderá cuando ninguna señal válida es detectada por el receptor. Control de la silla es de la palanca de mando.
· El LED verde se apagará automáticamente después de 30 segundos de no actividad joystick o transmisor.
· El LED verde se encenderá automáticamente otra vez una vez el joystick o el transmisor se mueve fuera de sus posiciones de centro.
Voltaje de batería baja ADVERTENCIA
La advertencia de bajo voltaje del regulador se encuentra a 20V. Una vez que el voltaje de la batería cae por debajo de 20V, el led verde se utiliza para indicar el voltaje de batería baja.
· El LED verde con flash una vez cada segundo cuando la silla está en uso.
· El LED verde parpadeará rápidamente cuando la silla no está en uso.
Modo de sintonización
Con la silla en modo de receptor, el LED rojo estará en. Control está ahora sólo del receptor.
El LED permanecerá encendido para siempre y cuando el receptor recibe los datos desde el transmisor.
El LED verde se apagará 30 segundos después. El LED verde se encenderá otra vez tan pronto como se detecta movimiento en el transmisor.
Conexiones del receptor
Conecte el enchufe de 3 pines con cables marrón/rojo/naranja en el canal de "Aceleración" en el receptor.
Marrón 0V
5V rojo
Señal de mariposa naranja
Conecte el pin 1 con un cable amarillo para el canal de "Ascensor" del receptor.
Señal de ascensor amarillo
Conecte la clavija de 1 con un cable verde hacia el canal de "Timón" del receptor.
Señal del timón verde
!!! IMPORTANTE TENGA EN CUENTA!!
Asegúrese de que la función FAIL-SAFE del receptor también está programada correctamente.
Encender el controlador de la silla
· Mantenga el botón en la palanca de mando presionado para encender el sistema.
· Cuando la unidad está encendida, ambos LED será el.
· Suelte el botón para tomar el control de la silla.
Apagar el controlador de la silla
· Mantenga el botón en la palanca de mando presionado para apagar el sistema.
· Cuando la unidad está apagada, ambos LEDs parpadean intermitentemente.
· Suelte el botón para apagar el controlador.
Control de la silla
Utilice el transmisor a control los movimientos adelante/atrás/izquierda/derecha de la silla.
· Mueva el stick de gas a encima de la posición "fail safe" calibrados para activar el modo receptor.
· Mueva el stick del elevador arriba/abajo para avanzar/retroceder.
· Movimiento del timón palo izquierda/derecha para girar mientras se mueve hacia adelante/hacia atrás.
· Para hacer girar la silla sobre su eje, mueve el joystick izquierdo/derecho sin mover el joystick hacia adelante/hacia atrás.
Parada de emergencia
Si se selecciona encendido en la configuración, presionando el botón de la palanca de mando mientras que la silla está en movimiento, se apagará de ambos motores. Control sólo se restaurará una vez que el stick transmisor vuelve a su posición de centro, o el transmisor está apagado.
