Sierra de mesa patín y brazos ajustables (15 / 18 paso)

Paso 15: Routering la guía ajustable

desde el punto de taladrado.
terminando en el otro punto de taladrado

.
OK, TENEMOS UN PUNTO DE PARTIDA Y UN PUNTO DE LLEGADA AL ROUTER, SEGUIR ADELANTE Y ÉL.

COPIA EL PROCESO EN EL SEGUNDO EL SEGUNDO AJUSTABLE NOS GUÍA CORTE.

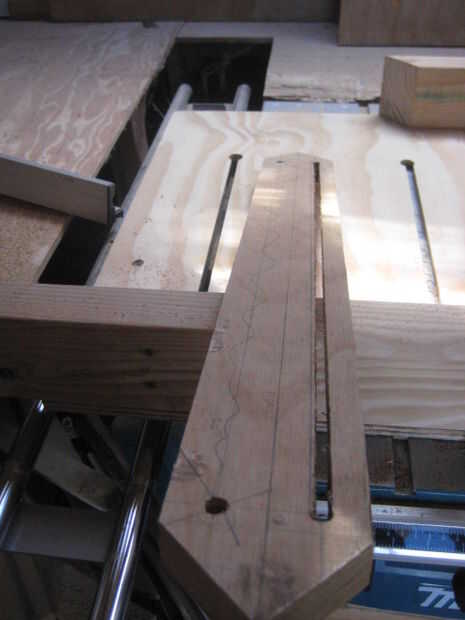

Esta ranura es donde se une el tablero a su trineo a través de las ranuras en la base de patín.

Tenga en cuenta.
el lado router canal de su 19 mm es la parte superior.

En la línea 3 que vamos a perforar un paralelo agujero poco profundo en el primer agujero que ha perforado. Con una diferencia.

Sólo estamos perforación 6mm en el espesor de la madera. Usted puede perforar este agujero a 1/2 el espesor de la madera si lo desea. 6mm es todo lo que necesitaba.

La anchura de este surco es el mismo ancho que la ranura poco profunda que nos hace volver al principio del proyecto en la junta plana (19mm) ancho.

NO PERFORE A TRAVÉS DE TODO EL CAMINO.

No el router a través de la

Vaya por delante y su canal.

Palabra de advertencia, si no tienen una mesa de fresadora y está distribuyendo con la mano y del carril. Si pones el carril del router en el lado de la madera con el a través de y, puede de la flexión y darle un canal doblado. Jajaja otra vez aprendí la manera dura para que no tenga que.

siguiente:

Vamos a colocar una cubierta sobre el canal de 6mm que sólo cortamos.

Medir el ancho del borde de la placa al centro de la guía ajustable. línea 2

Este es el ancho de su cubierta.

He utilizado chatarra mentira alrededor de la habitación, masonite

Cualquier cosa delgada sería ok.

Alinee los bordes juntos y marque el centro del canal.

Si no está seguro de alguna manera echa un vistazo a las fotos adjuntas.

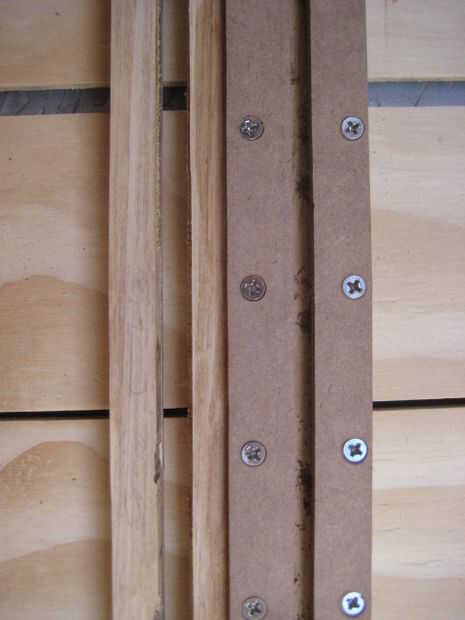

Encolar y atornillar la guía ajustable, teniendo en cuenta las posiciones de su longitudes de tornillo. No queremos a los lados con tornillos alineados incorrectamente.

Avellanados de las cabezas para asegurar un acabado limpio y liso.

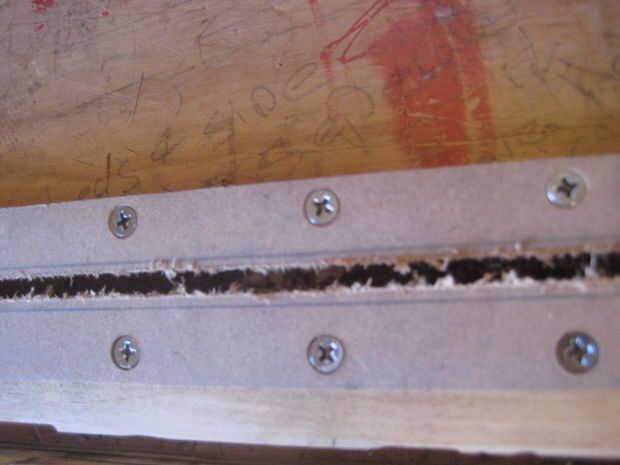

Encontrar el centro de tu canal que acaba de ranurar y marque en el tablero que sólo atornillada.

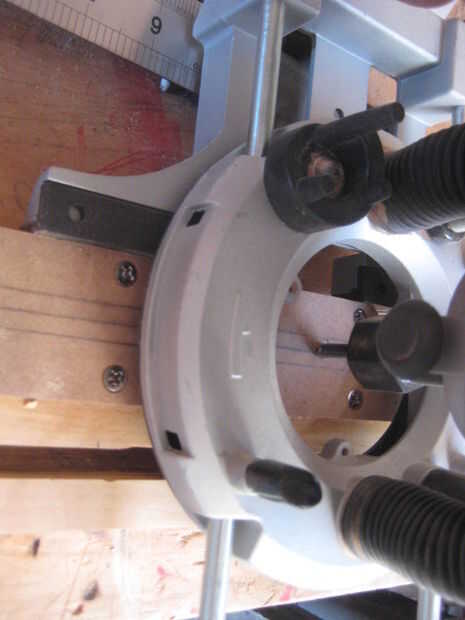

Siga esa línea con su enrutador usando una broca de 10mm (10 mm = 3/8)

Si no tienes una broca de 10 mm haciendo pases hasta 10 mm de ancho.

Asegúrese de que el 10 mm es en el centro de 19 mm del canal.

..
