Siente el código lector - parte 3: Amplificador Hardware (5 / 7 paso)

Paso 5: Instalar la placa de relé

Desenroscar el tornillo que sostiene el principal de circuito impreso (PCB) y levante gratis.

Desoldar los cables del altavoz del canal izquierdo y los botones de canal derecho PCB. La soldadura de los dos cables amarillos para las dos almohadillas de contacto de canal izquierdo.

Vuelva a colocar el PCB principal en posición y vuelva a instalar el tornillo para sujetarlo.

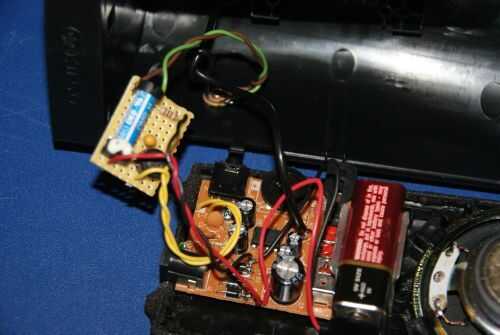

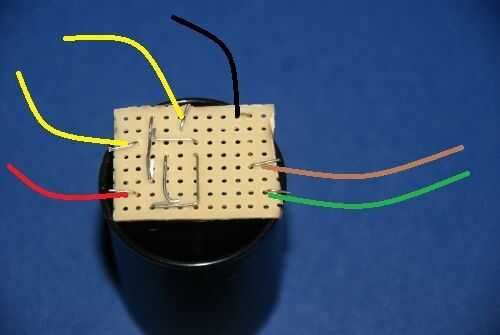

La soldadura de la red, cables negros y dos amarillos a la placa de relé en la posición que se muestra en la foto 2. Empuje el extremo estañado de cada alambre de la parte superior de la placa de relé a través del orificio correspondiente y soldar en su lugar en la parte inferior.

Soldar dos cables a los 1/8 jack soldadura estirones (usar terminales 1 y 3 si está utilizando a una clavija estéreo). Usé un verde y un cable marrón en la foto. Conecte los otros extremos de estos dos cables a la placa de relé en las posiciones indicadas.

Perfore un orificio de 1/4" de jack en la contraportada y tornillo de la toma en su lugar.

Prueba el tablero amplificador y relé y atornille la parte trasera superior en el recinto.
