Shuffle de regulador de NES (Nintendo controlador MP3, v3.0) (4 / 5 paso)

Paso 4: Deja la soldadura!

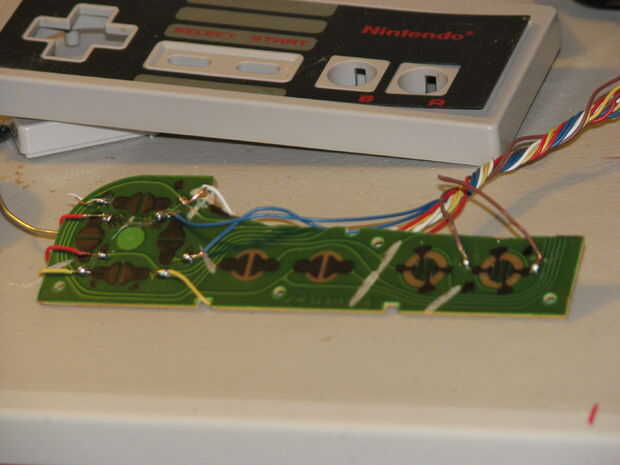

Primero la soldadura de los cables al controlador de NES, que utiliza un color diferente para cada botón. Esta es la parte simple. Para una descripción detallada, ver otra vez maravilloso proyecto de ryan como vinculados en la introducción.

Para conectar al Ipod es un poco más delicada:
-No use un soldador muy caliente, utilicé un 20W y debería ser mucho
-No fría el Ipod tocando cosas que no sean los botones ahora despojados

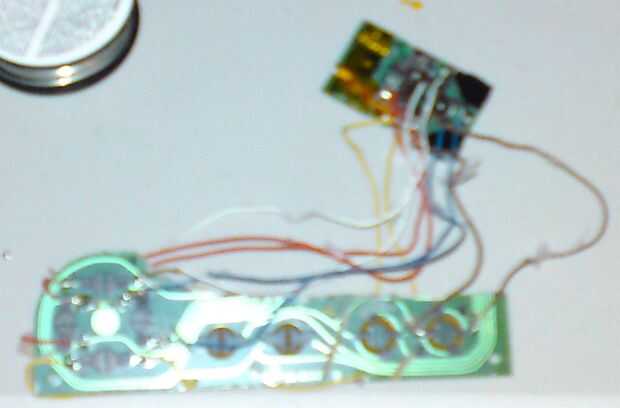

Me pareció más fácil que si tuviera ya una pequeña gota de soldadura en cables de mi, esto me mantuvo se soldadura en un circuito muy pequeño. Conectar uno de cada cable de color a cada lado de la tecla deseada, he intentado mantener continuidad con el d-pad de los botones externos y A ser reproducir/pausa.

Cada botón de prueba después de soldar.

Me pareció útil trabajar de abajo hacia arriba en el Ipod

La segunda foto es terriblemente fuera de foco por lo que pido disculpas. Si puede, trate de obtener la idea principal de lo que hacía, no que hizo diferente a lo que ryan en su.
