Show de luces láser de música (10 / 14 paso)

Paso 10: Conexión de los brazos del accionador al amplificador

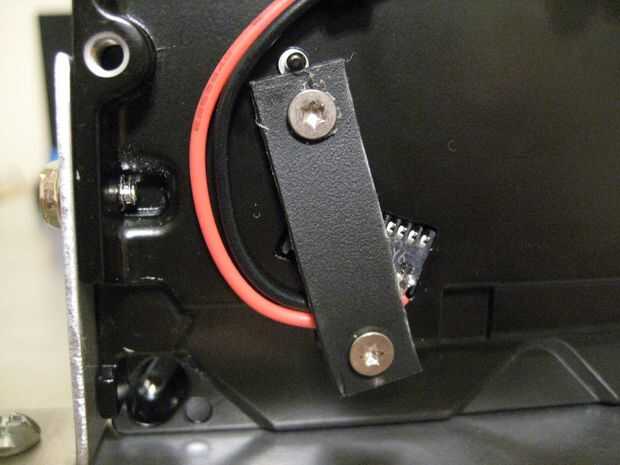

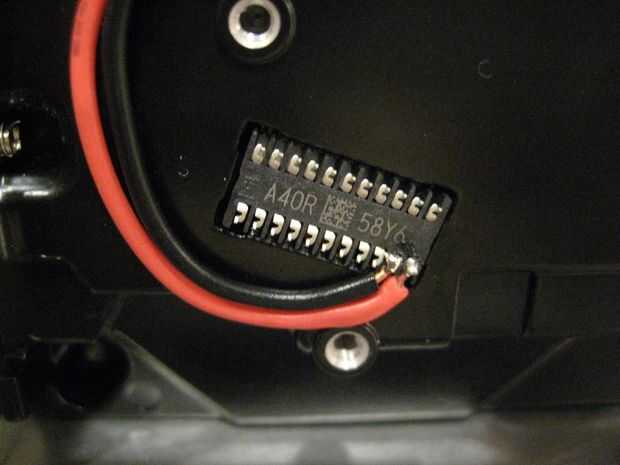

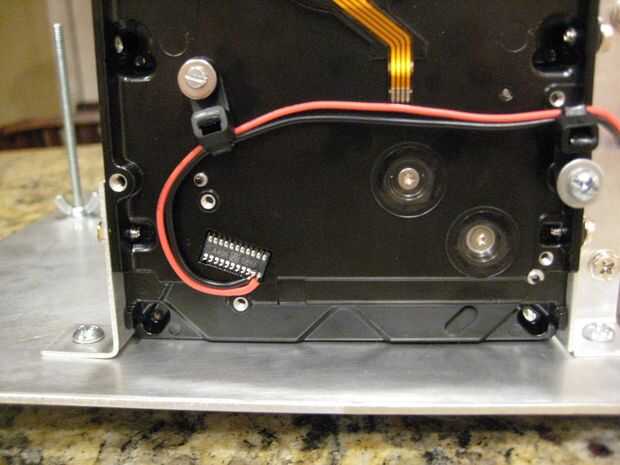

Las bobinas de voz de los brazos del actuador están conectadas directamente a los terminales de altavoz del amplificador. Un disco duro está conectado al salida del altavoz izquierdo y el otro para el altavoz derecho hacia fuera. Usted puede intentar soldar el + y - conduce al final de la bobina de voz de bobina los cables que suelen terminan cerca de la base del brazo actuador pero me pareció mucho más fácil soldarlos donde termina el cable de cinta en la parte inferior de la unidad de disco duro por debajo de donde estaba la placa de circuito. Para encontrar los puntos de contacto correcto, conecte el cable del altavoz del amplificador, potencia, empieza a jugar algo de música y luego presione los extremos de los cables a cada par de contactos hasta que escuche la música. Los cables de la soldadura y luego fijarlos. Puede utilizar una gota de pegamento caliente o epoxi pero lo que hice fue tornillo una pequeña tira de plástico cortada de la parte superior de una Sterilite totalizador plástico tapa negra, en el caso de mi conexión de soldadura vino flojo y necesitaba volver a soldar.
