Paso 5: Diseñar y montar la caja

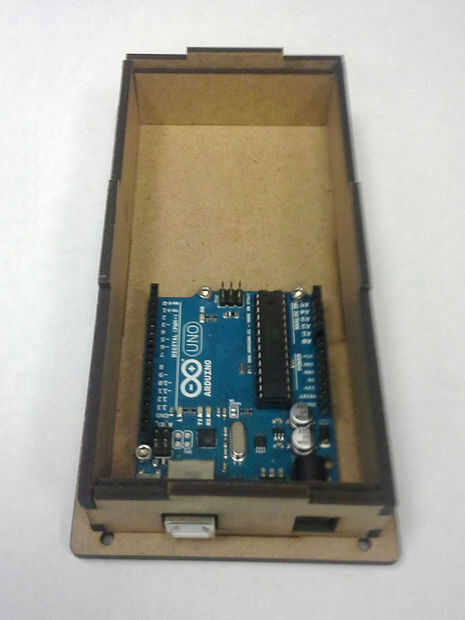

El cuadro para las dimensiones de su panel LED/de rejilla de diseño. Es importante que los LEDs se llevan a cabo firmemente en lugar. Asegúrese de que no olvide incluir espacio suficiente para albergar una placa arduino y tienen una abertura en el lado para el cable de alimentación.

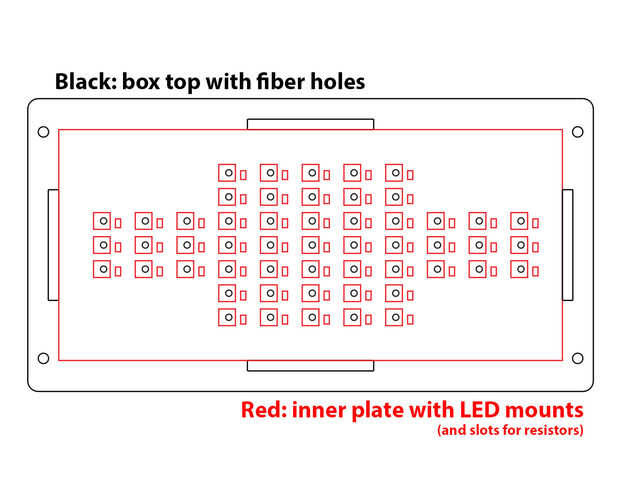

También usé el cortador del laser para hacer la caja en una hoja de madera prensada, os adjunto el archivo de diseño de svg que contiene los seis lados y el panel del LED.

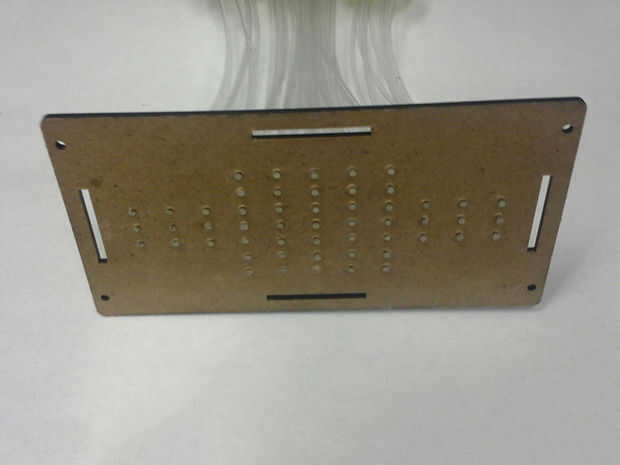

Partido la ubicación de los LEDs con los agujeros en el panel superior de la caja, con el mismo diámetro que su fibras (siempre les puede ampliar un poco luego si no encajan en las fibras). Si te fijas bien en el Neopixels, las regiones emiten luz se compensan levemente en comparación con el centro de los círculos. Para intentar maximizar la luz en las fibras, compensa realmente la ubicación de los orificios por medio milímetro.

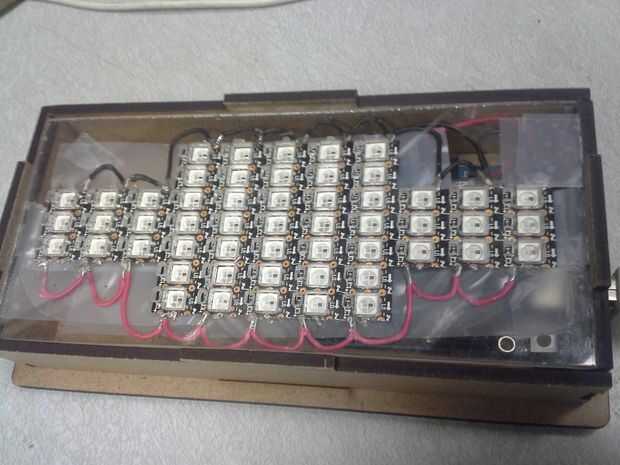

Los LEDs de Neopixel son controlados por su numberon la matriz de la tira, así que hay que decidir sobre una numeración para las fibras. Mina numeradas dependiendo de la ubicación de sus extremos dentro del modelo, de izquierda a derecha primero, luego frente a la parte posterior e inferior a superior (x, y y luego z coordenadas).

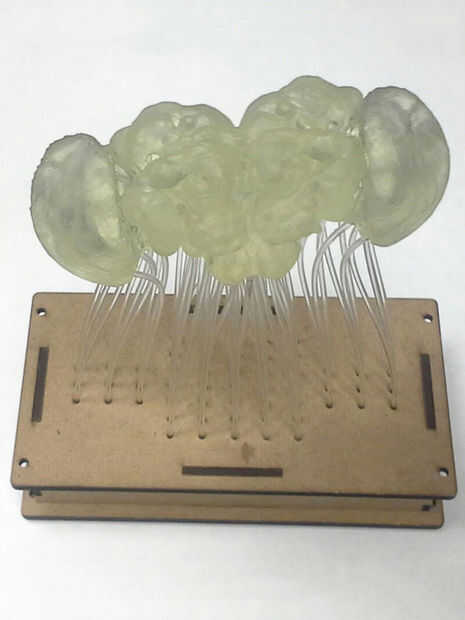

A continuación, utilice esta enumeración para deslizar las fibras en los agujeros coincidentes sus respectivos LEDs. Esta manera, se puede escribir el código de arduino según el patrón de luz que desea crear en su modelo, sabiendo que el área se controlará por que LED.
Puede ser un poco tedioso de colocar cada fibra en el orificio del lado derecho, y a la longitud que desee. Asi que tengan paciencia, no forzar las cosas y tirando de las fibras una por una hasta que estés contento con el resultado. Por último, utilizar la Dremel para cortar el sobrante en la parte interior de la panel de la caja.
Por último, garantizar el arduino, la fuente de alimentación y señal de los cables de los LEDs y cerrar el cuadro !
