Shield Arduino personalizado y sensores (7 / 10 paso)

Paso 7: láser

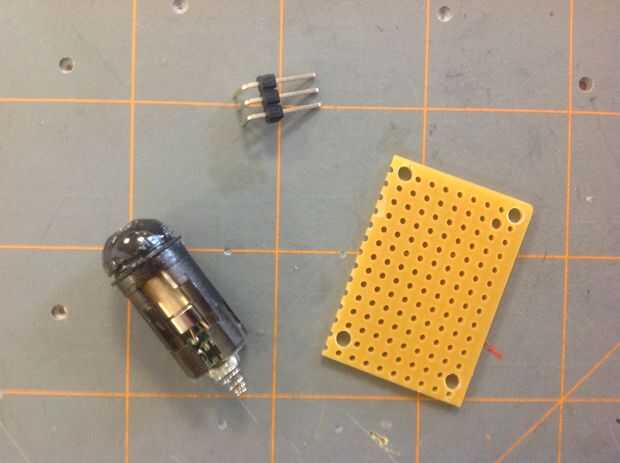

Componentes:

1 x puntero láser

1 x conector de tres clavijas

1 x plataforma de sensores

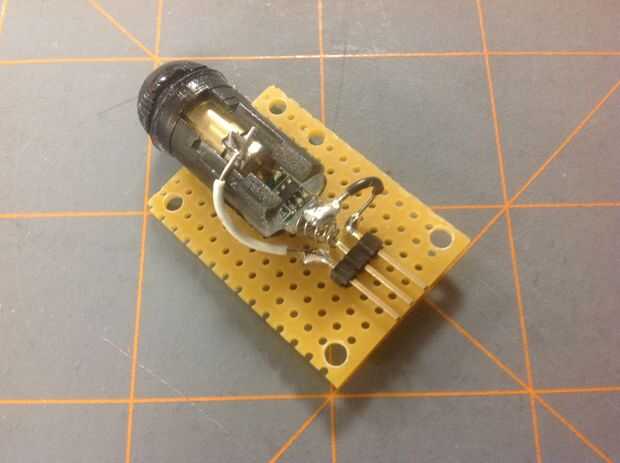

Suavemente desmontar el puntero láser y eliminar el componente láser. Asegúrese de identificar a los contactos positivos y negativos para el láser. Pegamento caliente el láser y el conector de tres clavijas a la Junta del sensor como se muestra en la figura 7-2. En el laser que usé, el contacto negativo fue el resorte que iban para el lado negativo de las baterías de puntero láser. El positivo fue que el botón de puntero láser en contacto con la unidad láser. El plomo negativo láser con el conector de tierra con un cable negro de la soldadura y soldar el plomo positivo láser con el conector de señal con un cable blanco.
