Shield Arduino personalizado y sensores (2 / 10 paso)

Paso 2: botones

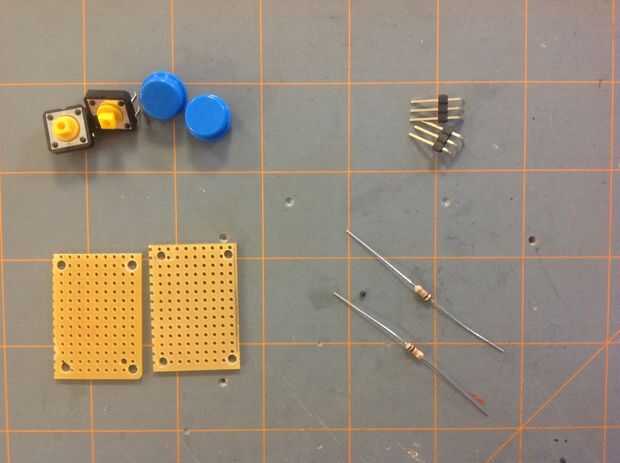

Componentes:

2 x botones

resistencias de 2 x 10K

2 x conectores de tres

2 x plataformas de sensor

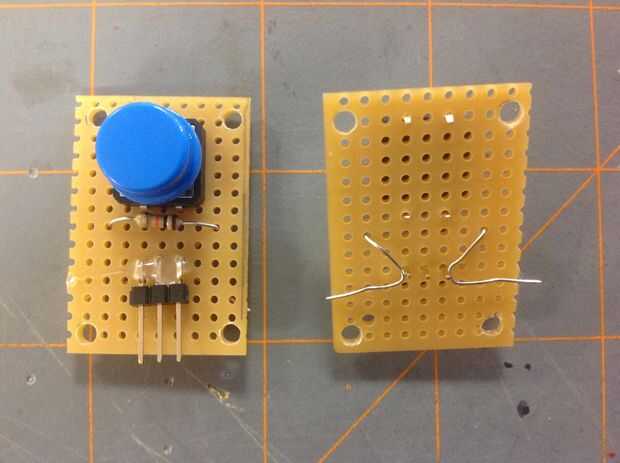

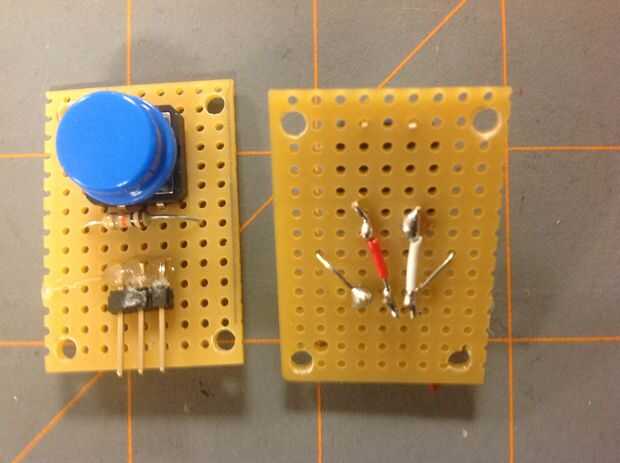

Pegamento caliente los componentes en lugar como se muestra a la izquierda de la figura 2-2. En la parte posterior del sensor, doblar las puntas de la resistencia hacia las clavijas del conector de tres clavijas exteriores y soldadura. Soldar un cable blanco desde el perno de la señal a un lado del interruptor. Soldar un cable rojo desde el perno de tensión hacia el otro lado del interruptor. No te olvides de todos los interruptor de cuatro hilos para la estabilidad de la soldadura. (Originalmente solo soldar los dos cables conectados a los cables y el botón comenzó a roca ida y vuelta).
