Paso 1: No es tanto un Instructable, más de una mano.
Creado en el fritzing libremente disponible, en http://fritzing.org/home/
Para los que no son conscientes de fritzing, es una pieza libre o contributable de software que le permite construir diagramas y dibujos, incluso los datos de PCB, para sus proyectos con una amplia gama de componentes comunes.
No es específico para Arduino y es definitivamente vale la pena investigar si usted tiene un interés en la electrónica.

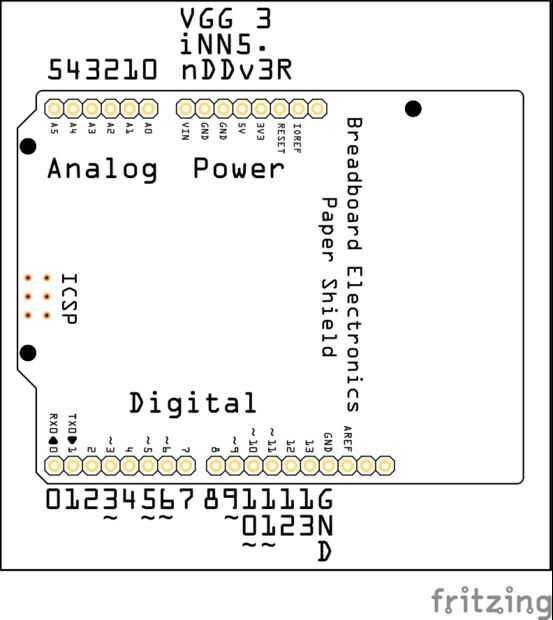

Para el escudo de papel, he añadido el archivo fritzing y un archivo pdf para el escudo descargar, agregado aquí en zip pero también se almacena en
http://breadboardelectronics.co.uk/Arduino/
Active la casilla de 'The Arduino Shield de papel' para abrir la explicación y acceder el archivo pdf y el archivo fritzing.
El nombre del archivo fritzing tendrá que cambiarse de .txt a .fzz en la aplicación de fritzing.
Esto es debido a alguna extraña 'cosas de seguridad' en la Página Web.
También hay un par de fotografías en el sitio que muestra el escudo a un Arduino UNO.
Los mejores resultados son cuando imprime en tarjeta razonablemente gruesa. Asegúrese de que imprima al 100% para conservar la escala.
Hay cinco orientaciones diferentes para elegir y esperemos que al menos uno le ayudará tanto como me han ayudado.
Los tres puntos negros alinean con tres de los cuatro agujeros de separadores en el Arduino.
- Perfore los agujeros Separadores y todos los agujeros de perno en el escudo.
- El escudo puede fijarse entonces en el Arduino usando postes separadores.
- Puede insertar encabezados femeninos en Arduino (tiene el escudo en su lugar) o simplemente acceda a las patillas como lo haría normalmente.
Ser suave:)
