Construir un 555 temporizador ajustable base. El temporizador 555 IC es un pequeño gran dispositivo.
http://blog.Makezine.com/Archive/2009/12/make_electronics_and_the_555_man.html
Puede ser utilizado en muchas aplicaciones diferentes.

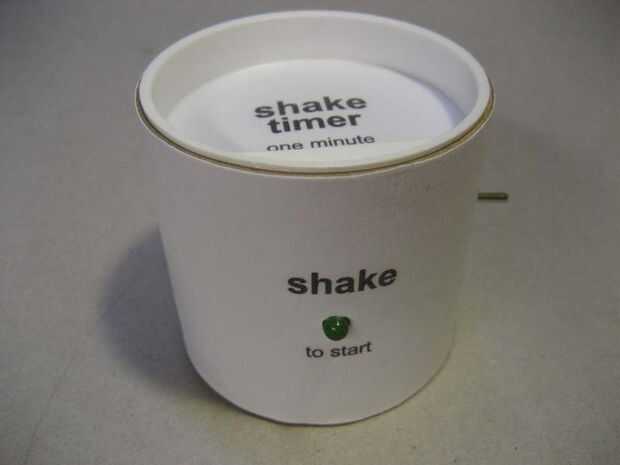

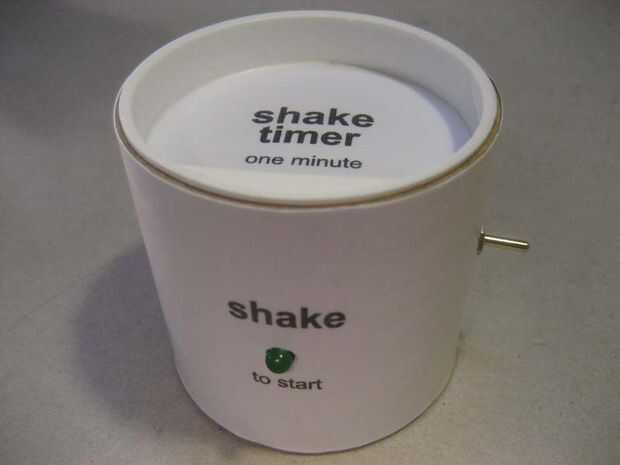

En este Instructable, utilizamos el temporizador 555 para crear un temporizador de cuenta atrás. El temporizador comienza con una sacudida y termina cuando el LED deje de brillar intensamente. Hay ningún lujo acelerómetro, no Arduino, ninguna codificación, solo un chip 555, algunos Servi componentes discretos y un interruptor de bola de inclinación. El temporizador se puede ajustar de uno a unos diez minutos. Este temporizador particular fue diseñado para utilizarse entre grupos durante las sesiones de levantamiento de pesas. Por esta razón es sólo un contador de tiempo de un minuto.
(Humor)

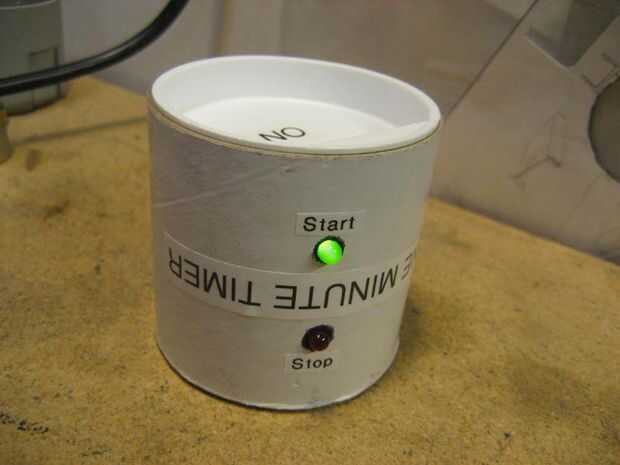

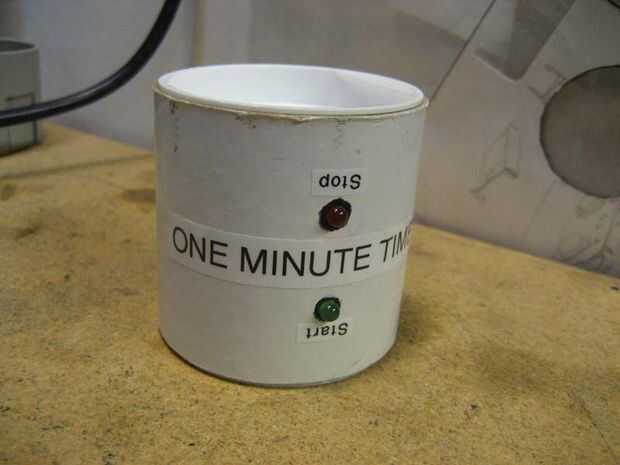

El diseño final es realmente la versión 1.5. La primera versión fue diseñada para voltear para empezar y tirón para restablecer.
Ver las fotos. El interruptor de inclinación la bola resultó para ser demasiado sensible para una tapa de diseño. El circuito fue rediseñado para el gatillo de un batido. Por lo tanto, el nacimiento de la sacudida!
Fuentes de inspiración:
Muchas gracias a estos sitios para el diseño de circuito.
Proyecto de temporizador ajustable 10 minutos
http://www.kpsec.freeuk.com/projects/Timer.htm
Circuitos Bowdens Hobby
Tutorial del 555
http://Williamson-Labs.com/555-circuits.htm
Herramientas:
Taladro
Sierra
Archivo
Papel de lija
Pinzas
Cortadores de
Pistola de pegamento caliente
Soldadura de hierro
Cuchillo del exacto
Papel de lija medio
Partes:
Tablero de proto - Radio Shack P/N: 276-148
555 IC - Radio Shack P/N: 276-1718
Resistencia de 100 K (momento dos) - Radio Shack P/N: 271-1347
Resistencia de 470 LED - Radio Shack P/N: 271-1317
1Meg Trimmer Pot - similar a DigiKey P/N: 3309P-105-ND
8 pin DIP Socket - Radio Shack P/N: 276-1995
Condensador de 220uF - Radio Shack P/N: 272-1029
0.1uF condensador - Radio Shack P/N: 272-1053
LED verde - Radio Shack P/N: 276-022
Diodo 1N4001 - Radio Shack P/N: 276-1101
Clip de la batería de 9V - Radio Shack P/N: 270-324
Soporte de la batería de 9V - Radio Shack P/N: 270-326
Batería de 9V
Interruptor de la bola - adafruit la inclinación
Interruptor micro - Electronics Goldmine P/N: G16674
Varios cables
diámetro de 2.5 pulgadas correo tubo - papelera de reciclaje
Papel de la impresora con el respaldo adhesivo
Adhesivo transparente respaldado estante papel o laminado claro
