Paso 1: Trazar un gráfico

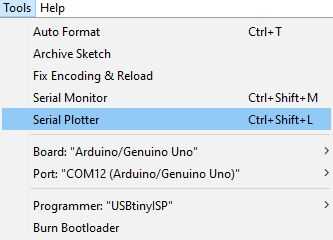

Ahora que ha instalado la última versión de la Arduino IDE(1.6.7 or above) su tiempo para entender cómo funciona el Serial Plotter. La toma de Arduino Serial Plotter datos entrantes en serie los valores sobre la conexión de USB y sean capaz de ver los datos a lo largo de la X / eje, más allá de simplemente ver números se escupa en el Monitor serie. El auto de eje vertical se ajusta el valor de la producción aumenta o disminuye, y el eje x es un eje de punto fijo 500 con cada tick del eje igual a un comando ejecutado Serial.println(). En otras palabras, la trama se actualiza a lo largo del eje x cada vez que la Serial.println() se actualiza con un nuevo valor.
Recuerde establecer la velocidad en baudios de la Serial Plotter para que coincida con la del código.
Varias parcelas
Al mostrar formas de onda múltiples, cada variable/valor/parámetro separado se muestra con un color diferente como se muestra a continuación.
Inorder para trazar múltiples variables o formas de onda simultáneamente se imprime un 'espacio' entre los dos comandos de impresión.
O
En este caso los valores de las variables "temperatura y humedad tendrá separados curvas trazadas simultáneamente sobre el mismo gráfico.
