Paso 2: código
Por lo tanto, aquí estamos. La parte difícil. Me tomó cerca de dos semanas de intentar conseguir trabajo, ya que no hay ninguna información. sobre este tipo de proyectos en internet. Para repuesto los nervios de algunos pobres principiante decidí hacer este instructable. Seguro que lo necesitaría. :)
Eso es él. Si usted tiene alguna pregunta, comentario o correo me y contestaré pronto como puedo.
P.S, casi cada pregunta es contestada en la guía del usuario de TI. Descargar y si no estás seguro de qué ejemplo
P1IFG medios, solo ctrl + f, copiar en la barra de búsqueda y las 600 páginas de búsqueda.
ACTUALIZACIÓN: mientras que resultó, hay un problema con intermitente led. El sensor probablemente está enviando datos dañados... Después de investigar que me enteré de que el sensor es de 5V y 3.3V no, así que tal vez ese es el problema. Como saber que te lo haremos saber.

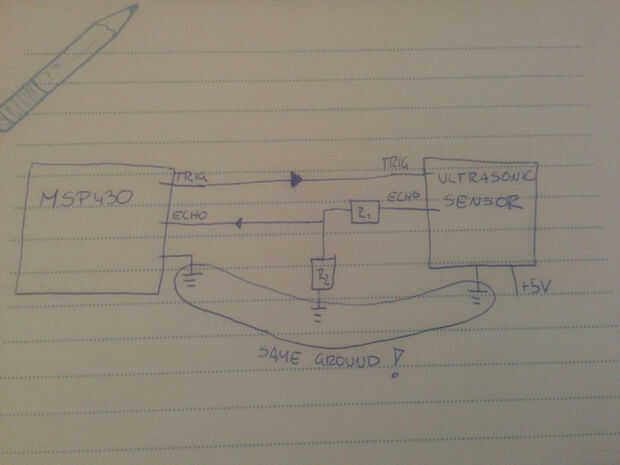

UPDATE1.0: Es un poco más complicado luego que tuve en el primer pensamiento. problema es, de hecho, ese sensor trabaja a 5V. Así que si quieres que funcione mejor, debe conectar la fuente de 5V en Vcc y GND del sensor. también, debe conectar el GND de MSP430 a GND del sensor y la fuente de alimentación GND. Y luego hay pin TRIGG y eco. Lo que sé, si hay un aumento de 3, 3V (MSP430) a 5V en el sensor (pin TRIGG), no hay ningún problema en cuanto a singal. Problema es con el pin eco, porque sensor salidas de señal de 5V a 3.3V del MSP430. así que tienes que usar un divisor de tensión en cable de ECHO. Estoy agregando un esquema que saqué en 20, pero se podría hacer el truco.
