Sensor láser de haz de romper de Xanboo/Homesite (2 / 6 paso)

Paso 2: Encender el láser y las otras cosas

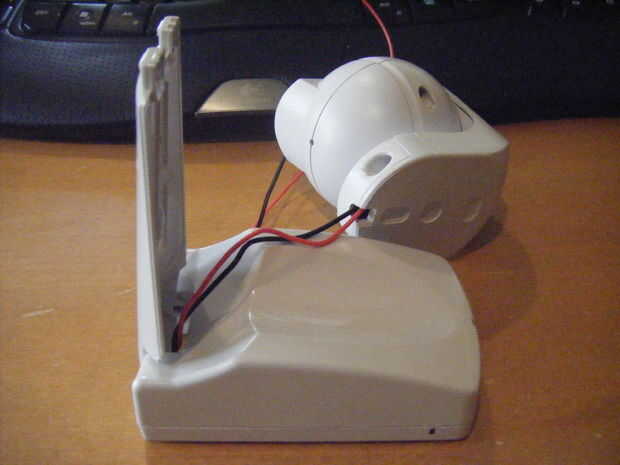

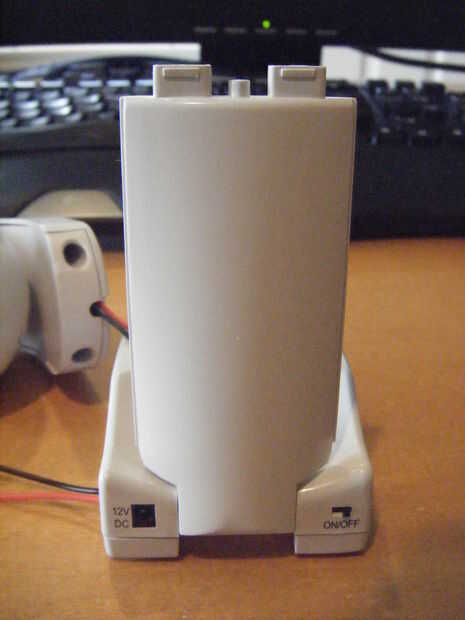

Bien, el problema con las cámaras por cable es que no tienen ningún mecanismo conveniente para aplicar energía. Por suerte, hay un stand desmontable que viene con los módulos de cámara inalámbrica que tiene un enchufe, un interruptor y un LED de potencia.

Si rip abierto la parte inferior, su bastante fácil modificar esta base para encender el láser. Sin embargo, el problema es que las verrugas de pared que vienen con el equipo de Homesight son 9V y 12V. Puesto que el láser funciona en aproximadamente 3, 3V (3 pilas de botón x), voy a tener que hacer algo al respecto para que no queme el laser antes de mi intruso viene un golpeteo.

Así que, ¿cómo pisas una fuente de 9VCC para ~3.3V? Bien, es utilizar un circuito regulador de voltaje, por supuesto. Haciendo un poco de Googling, encontrar un tutorial en http://www.sparkfun.com/ sobre cómo construir una fuente de alimentación de la placa. Perfecto para mis necesidades. He adaptado un poco para reducir los componentes, grabado mi propio PCB (abundan los tutoriales sobre este tema) y VOILA! un 3.3VDC regulada fuente.
