Sensor de velocidad de caja de engranajes de gusano de Tamiya 72004 (4 / 5 paso)
Paso 4: Photointerrupter MK III

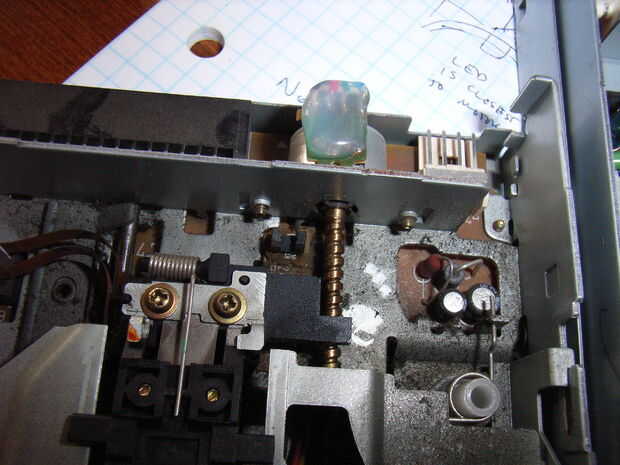

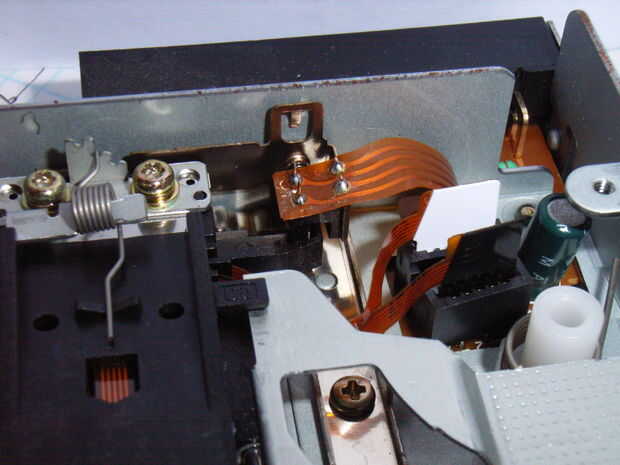

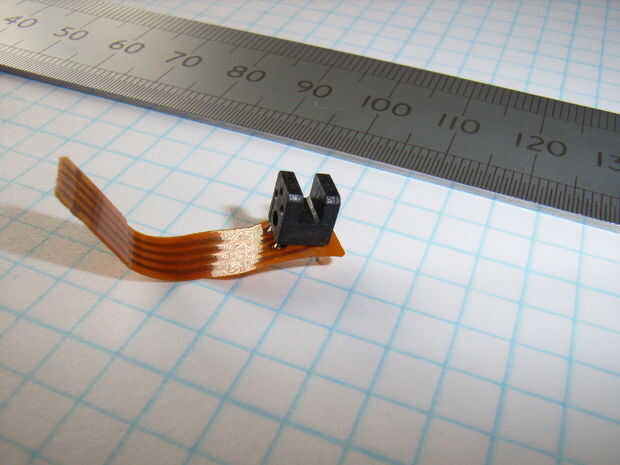

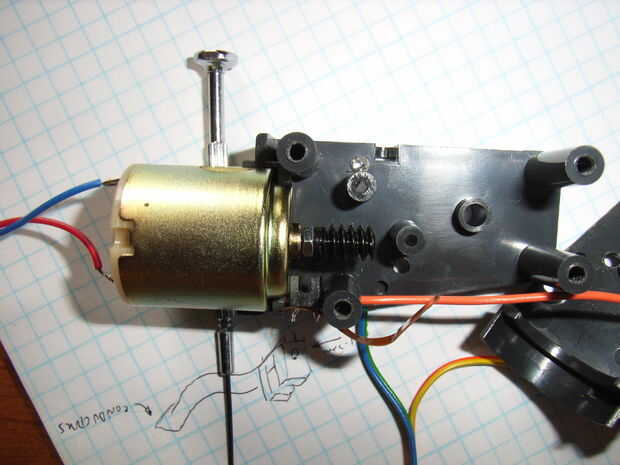

decidí que tenía que poner el sensor en el motor sí mismo, antes de cualquier engranaje de reducción, para que yo pude capturar muchos pulsos por revolución de la salida, y resultó no ser tan difícil como pensé. El diseño final utiliza una paleta montada directamente sobre el eje de salida del motor. Encontré un interruptor opto ranurado pequeño dentro de un viejo 3.5" floppy drive y monta sobre el eje del motor. Había pegado una tuerca M2.5 al engranaje de gusano en el espacio entre el engranaje y el frente del motor, luego había pegado un pedazo de plástico negro de 4 mm x 5 mm y uno de los pisos de la tuerca. A medida que el motor gira una serie de pulsos son generados por el sensor.
