Sensor de toma de conciencia de la postura (6 / 11 paso)

Paso 6: Vuelva a colocar las pinzas cocodrilo con alambre o hilo conductor

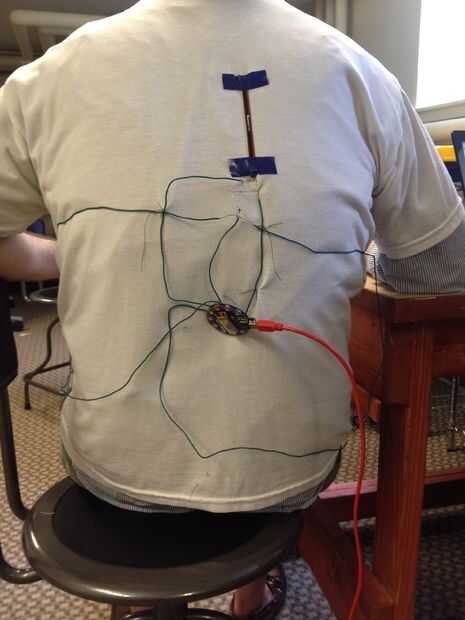

LilyPads son a menudo "cableados" con hilo conductor. Sin embargo, puesto que estábamos usando un sensor flex y algunos otros componentes difíciles como la resistencia, decidimos realmente fino alambre de cobre y la soldadura de las piezas en su lugar. Simplemente reemplace los cocodrilos conectado juntos según el esquema de Fritzing utilizando el método de su elección (alambre o hilo conductor). Esto le dará un sistema mucho más robusto que puede ser usado y probado.

Seguridad
-Usar gafas protectoras mientras se suelda.
-No toque el soldador en caliente.
-Desenchufe el soldador después de su uso.
-Si la soldadura tiene plomo, lávese las manos después del uso.
-Por último, cuando juntos soldar piezas de metal, recuerda que no sólo el sitio de la soldadura de la parte se calentará, pero el resto de la parte así.

Consejos

-Pele el alambre sobre una mitad de una pulgada donde va a soldar a las partes del sensor. Usted quiere suficiente cable para trabajar con pero conservan la mayor parte del alambre envuelto y protegido.

-Tira el cable de una pulgada a una pulgada y media donde la conectas a la Junta.

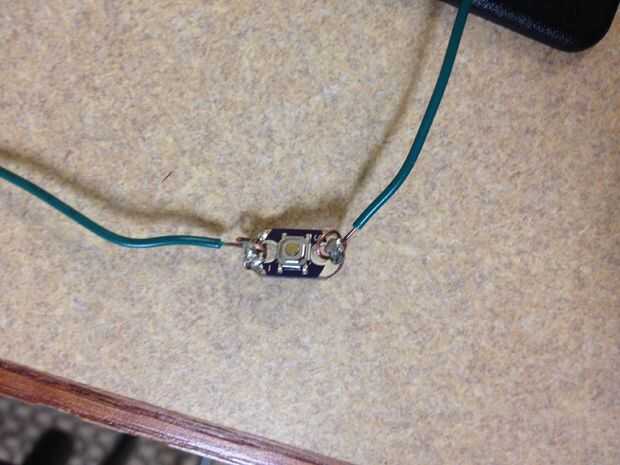

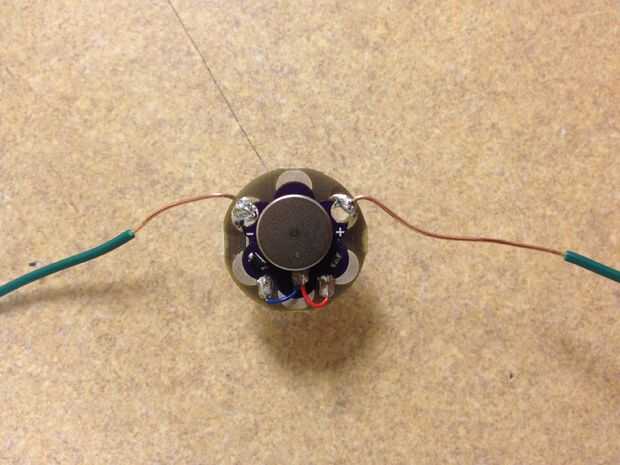

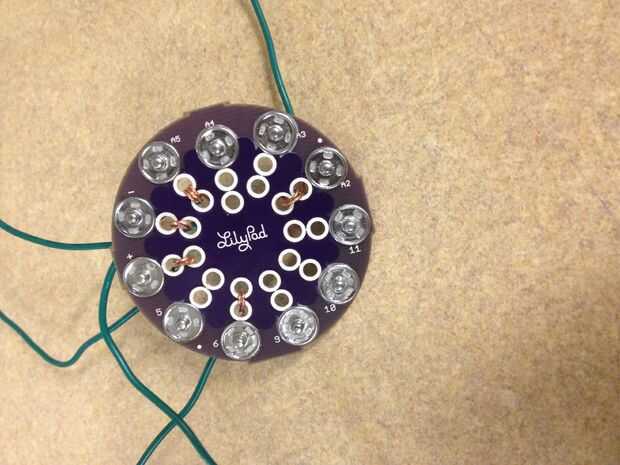

-Piezas de conexión a la Junta: envolver el alambre/hilo de rosca a través de los agujeros en el Lilypad varias veces para una conexión fuerte como se muestra arriba.

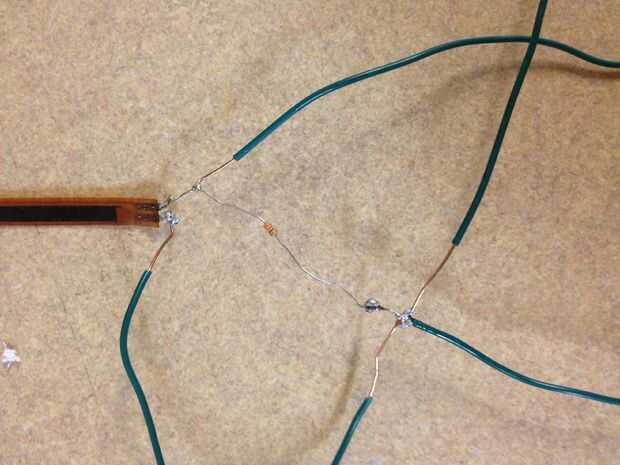

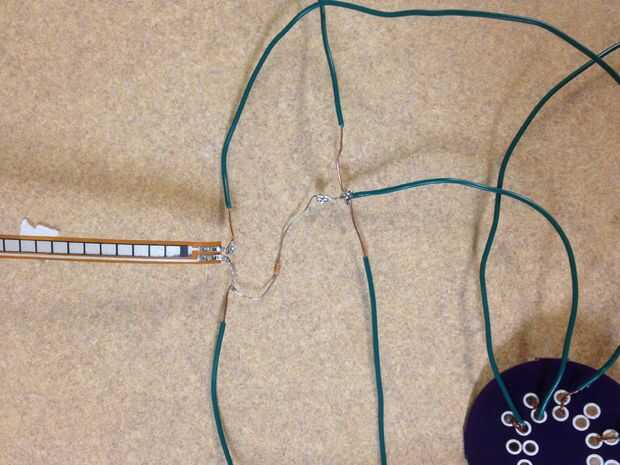

-Ser tan mínimos como sea posible al soldar los cables. Particularmente donde se coloca la resistencia, es importante que cada conexión sigue siendo independiente y no toque otras partes del sistema. Una gota de soldadura pequeño, bien colocada, es todo lo que se necesita para conectar con seguridad estos componentes.

-Si usas hilo conductor, asegúrese de envolver componentes varias veces! Hilo de rosca puede fácilmente se aflojan y que resultará en una conexión débil. Envoltura alrededor de cosas varias veces, obtendrás una conexión mucho más fuerte y un mejor funcionamiento del sistema.
