Sensor de respiración DIY con Arduino (Sensor estiramiento punto conductor) (5 / 7 paso)

Paso 5: Construir el circuito

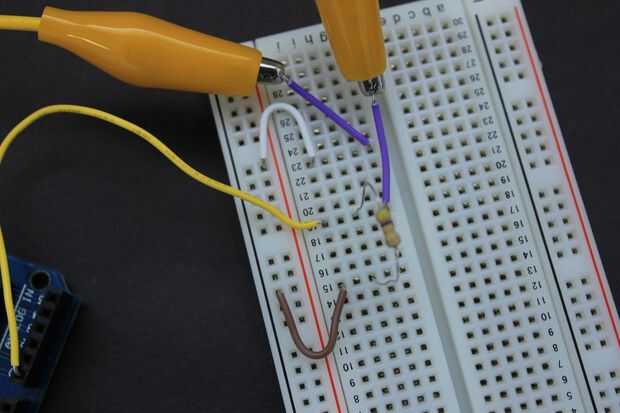

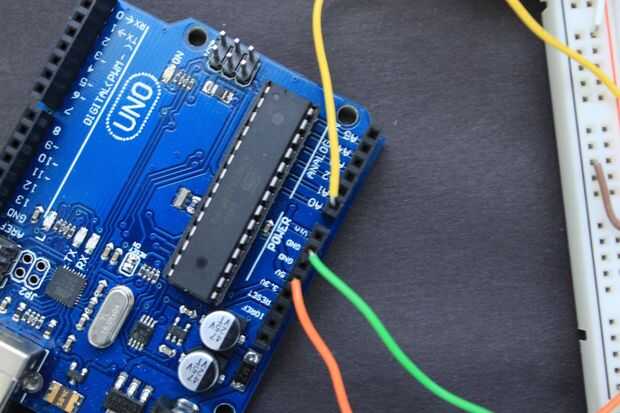

Utilizar las fotos en este paso para conectar tu Arduino en el sensor.

Colocar 2 pinzas de cocodrilo a la banda punto, uno en cada extremo. Sólo se medirá la cantidad de estiramiento entre estos 2 puntos. ** Asegúrese de clip de la banda de forma segura y elegir un lugar donde se expone un montón de hilo conductor, es esencial para el hilo conductor y clip de metal para hacer contacto (he tratado de comprobar esta conexión con el voltímetro, pero he encontrado incluso si funciona no necesariamente muestra que está en el voltímetro Te recomiendo de cableado por todo el circuito y luego viendo los números como ven en el serial monitor para ver si está funcionando) **

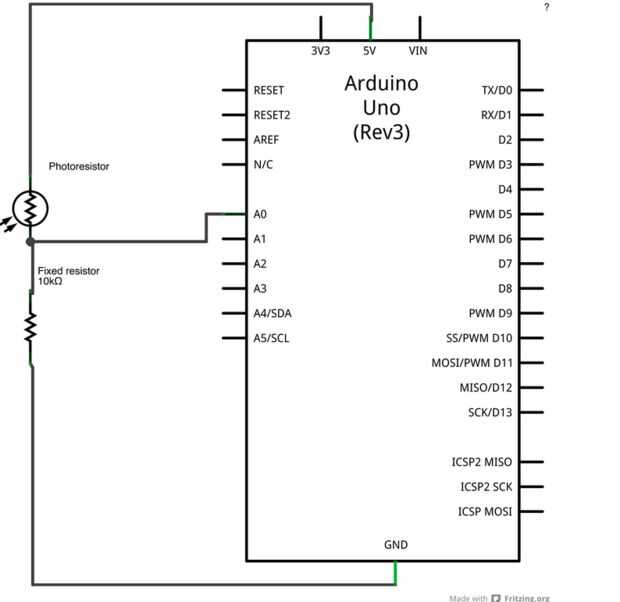

Utilice este Tutorial de entrada analógica proporcionada por Arduino para alambre de su circuito. (Sólo sustituir la resistencia fotosensible con la banda punto + pinzas de cocodrilo, y es el diagrama/esquema exacto que necesita).
