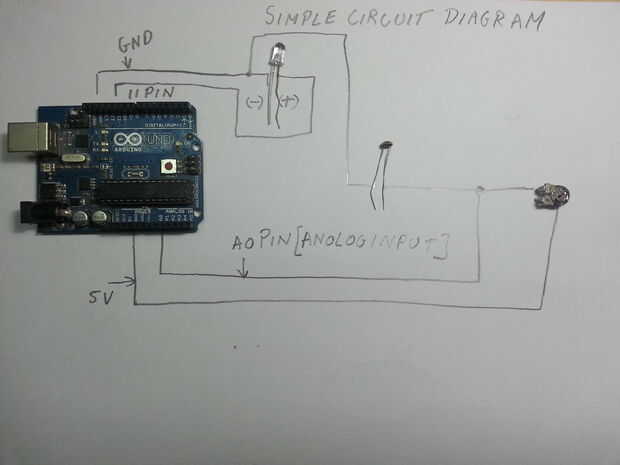

Paso 2: Diagrama del circuito Simple y trabajo
La explicación del diagrama es el siguiente:---
La salida del led está conectada a 11 Pin y conector de tierra. Una pierna de LDR está conectada a GND y otra pierna está conectada a la pierna de variac. La otra pata del variac se conecta a 5v voltios.
Trabajo:---
La LDR varía su resistencia según la cantidad de luz sobre que cae. En otras palabras, si se aumenta la intensidad de luz que sigue en él, podría disminuir su resistencia y viceversa.
Así que hay una relación inversa entre la resistencia y la intensidad de la luz. La resistencia es directamente proporcional al voltaje, así como la oscuridad aumenta el voltaje a través de la LDR aumenta. La salida de LDR es tomada y alimenta a las entradas analógicas del arduino. Como decía anteriormente, cuando la oscuridad aumenta la tensión leída por Arduino aumentaría. El ADC (analógico al convertidor Digital) convierte las lecturas de valor de voltaje analógica en valores digitales que pueden ser utilizados por código para determinar cuándo se debe encender el LED.
Por ejemplo: digamos que bajo condiciones de iluminación normal, la salida de LDR es de 2,5 V. El correspondiente valor digital convertido se calcularía como:---
(5.00 / 1024) * 2.5 = 512 unidades [5 V dividido por 1024 multiplicado por 2.5 V como el chip utiliza 10 bits ADC]
