Paso 4: Montar la Junta de arranque Electric Imp
Tiempo de fabricación. Los siguientes 3 pasos son los pasos de fabricación. Usted puede comenzar este paso después de que han llegado las siguientes partes: caja, FR4, tornillos #4, Imp eléctrico, tablero de arranque Electric Imp, cable USB, bloque de alimentación USB y encabezado de PCB del proyecto.
En primer lugar, Notemos que la mayor parte de este paso existe porque no hay ninguna características de montaje en el tablero de arranque e-imp! ¿Quién ha idea brillante era aquél? La mejor idea que llevaba era pegar a un tablero más grande que podría caber características de montaje. Si alguien vuelve a giros que breakout junta a ser más grande y tienen agujeros de montaje (idealmente, girar con un patrón de tamaño, forma y agujero de PCB de los partidos una caja de plástico de cunas!) - por favor hágamelo saber.
De todos modos, pasar.
Aquí están los pasos:
- Cortar la FR4 para caber dentro de la caja como se muestra (nota que compraron el tamaño incorrecto de FR4 y tuvo que unir 2 piezas, vaya). Tenga en cuenta que la FR4 se extiende hasta el borde de la caja en los lados largos de la caja, pero no se extiende hasta el borde en los lados cortos. Debe ser el tamaño aproximado de FR4 3 1/4" por 4 1/8"
- Taladre 4 agujeros de montaje en la FR4 con un 7/64" bits. Determinar Ubicación del agujero es un poco complicado; Usé un marcador para poner la tinta en las caras de soporte, luego presiona la pieza de FR4 para recoger algunos tinta. Entonces, utilicé una tachuela para marcar la FR4 en el centro de cada cara de suspenso.
- Monte el tablero FR4 dentro de la caja utilizando los tornillos del #4.

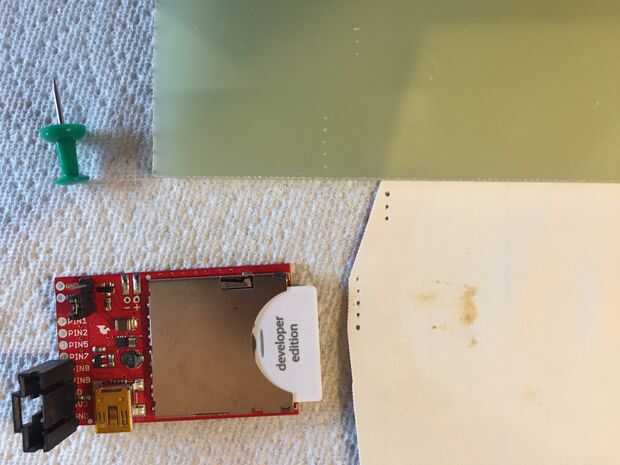

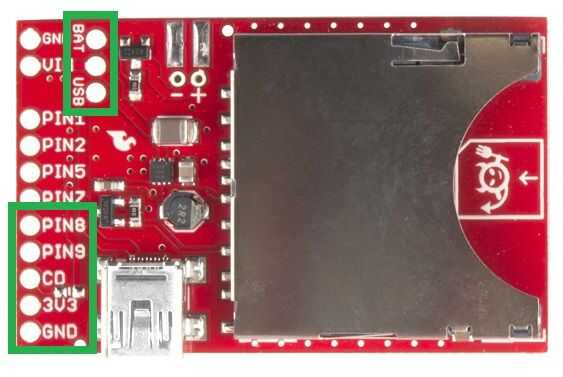

- Sostienen la tarjeta de arranque Electric Imp al ras con el lado largo del tablero FR4 dentro de la caja, use una tachuela para marcar la FR4 a través de los Electric Imp breakout board agujeros marcados: Pin8, Pin9, CD, 3V3 GND, Bat, USB y el agujero sin etiqueta entre Bat y USB. Ver foto. Si fue fuera de lugar y ya paso 5, luego use un pedazo de papel para transferir dimensiones a la FR4 (ver foto).
- Soldadura en cabecera del PCB. Asegúrese de que usted puso en los últimos 5 agujeros: Pin8 a través de la tierra. También, soldar en cabezal de 3 pines y poner puente lado USB (si la cabecera y el puente no instalados).

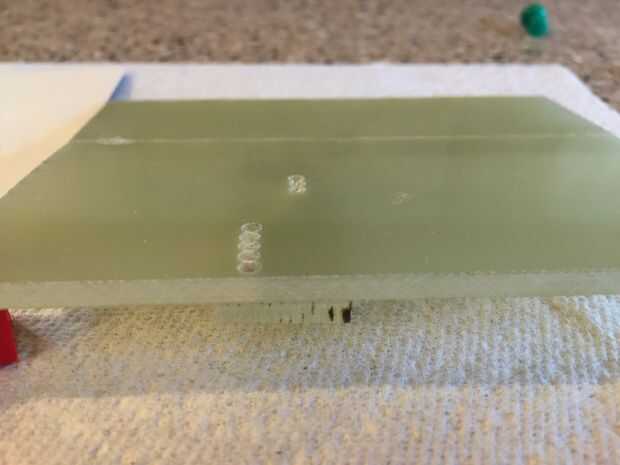

- Retire el tablero FR4 de caja. Usar 3/32 broca para perforar 8 FR4 correspondiente a las 8 marcas en el paso 4.
- (opcional) Corte un pedazo pequeño de FR4 y pegamento a la parte posterior de la FR4 principal pieza para que tape todos los orificios de 8. Esto es para añadir fuerza a la FR4, pero probablemente no es necesario.

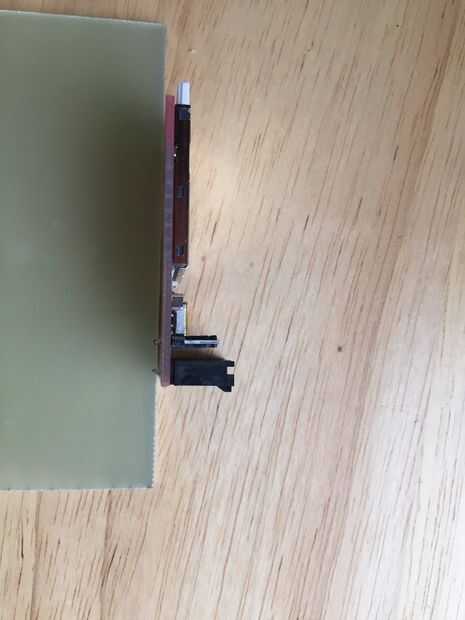

- Compruebe Electric Imp breakout PCB se ajusten correctamente a la tarjeta de FR4. Debe quedar al ras contra el tablero con las PCB encabezado stubs sentado cómodamente en los agujeros que ha perforado. Monte la placa FR4 hacia la caja de plástico y sujetar el tablero de arranque en su lugar. Utilice la tachuela para marcar la caja de plástico donde está el puerto mini-USB.
- Quite la placa de FR4 y breakout Junta de caja de plástico y taladrar un agujero en la caja de plástico para el mini-USB. Use un taladro de 3/16 bits, luego rematar con un cuchillo Xacto.
- Tablero FR4 de montaje en la caja. Asegúrese de que cable USB se enchufa el breakout junta a través del orificio nuevo cuando se sujeta el breakout Junta en su lugar. Si funciona, seguir adelante y pegamento el breakout board hasta la FR4. Y mientras estás en él, petición Sparkfun o Electric Imp una breakout junta con agujeros de montaje la próxima vez!!

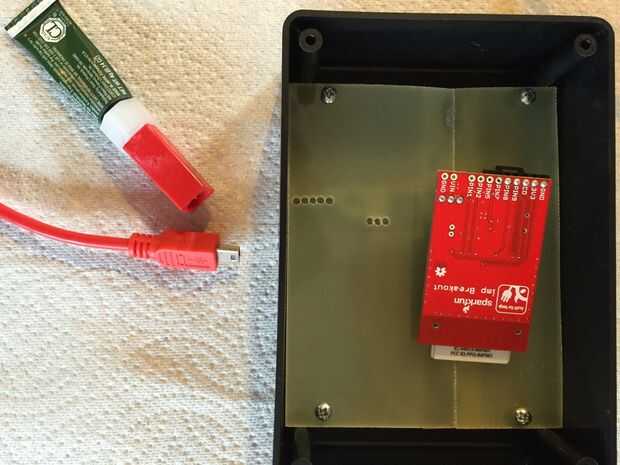

- La caja debe parecerse a la foto ahora.
Opción de ahorro es omitir el cuadro de proyecto completo y solo ejecute el cable del sensor (o cable de extensión) directamente con el conectador de la rúbrica de PCB. Ahorrará el costo de la caja, FR4, superglue, conector de montaje en panel y uno de la línea conectadores masculinos (los artículos marcados con * en la lista de materiales detrás a pocos pasos). Ademas de que ahorras un tiempo de fabricación. Pero no hay nada e-imp de montaje. Tal vez podría utilizar alguna cinta de espuma doble cara presionado en algún lugar, pero con el tiempo el polvo y la exposición a posibles daños pueden poner en peligro su sistema de otra manera impresionante.
